整流桥的极性分辨办法

2021-02-21

在测量整流桥前先要分辨整流桥个接口的极性。

大部分的整流全桥上均标有“+”、“-”、“～”符号（当中“+”为整流后输出电压的正极，“-”为输出电压的负极，2个“～”为交流电压输入端），非常容易确认出各电极。

少数整流桥标注因某种因素无法识别则可以用下列2种办法分辨：

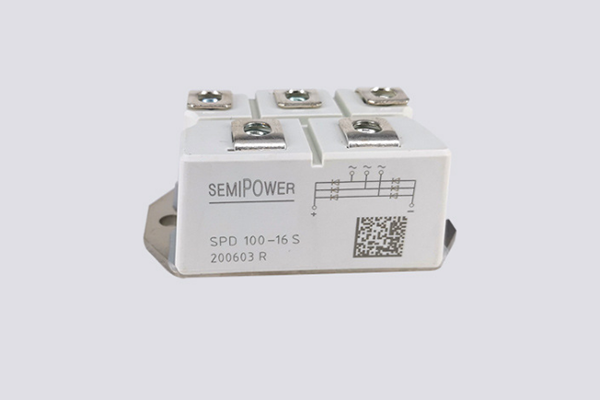

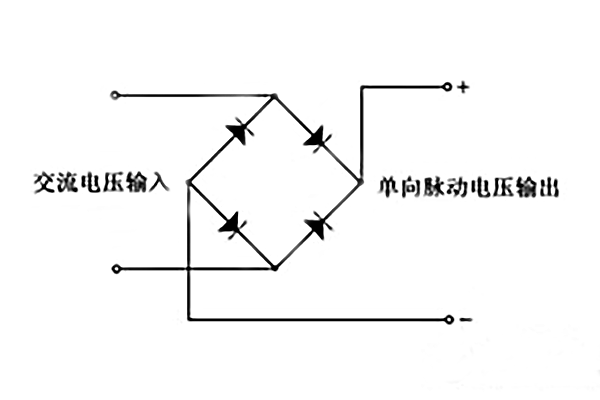

1、外型分辨法。全桥由4只二极管构成，有4个引脚。2只二极管负极的连接点是全桥直流电输出端的“正极”，2只二极管正极的连接点是全桥直流电输出端的“负极”。大部分的整流全桥上，均标有“+”、“-”、“~”符号。（当中“+”为整流后输出电压的正极，“-”为输出电压的负极，“~”为交流电压输入端），非常容易确认出各电极。

2、数字万用表检测法。倘若模块的正、负极性标注已看不清楚，也可使用数字万用表对其进行检测。检测时，将数字万用表置“R×1k”挡，黑表笔接全桥模块的某个引脚，用红表笔分别测量其余三个引脚，倘若测得的阻值都为无穷大，则此黑表笔所接的引脚为全桥模块的直流电输出正极;倘若测得的阻值均在4~l0kΩ范围内，则这时黑表所接的引脚为全桥模块直流电输出负极，而其余的2个引脚则是全桥模块的交流输入引脚。

以上就是传承电子设计师"整流桥的极性分辨办法"介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
