整流桥模块的用处

2021-02-21

整流桥模块的功能将交流电转化为直流电。

整流桥模块是经过二极管的单向导通工作原理来实现整流作的，因此将其连接交流电路时它能使线路中的电流只按单向移动，即正所谓“整流”。

整流器一般由4只二极管构成单相桥式全波整流器和6只二极管构成三相桥式全波整流器。各自用在单相线路和三相线路的整流。

整流桥模块的测量法

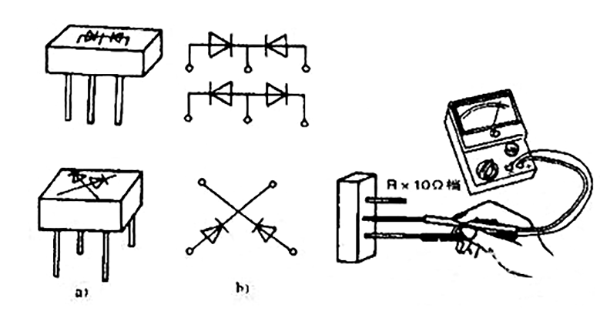

检测时，可使用万用表分别测量“+”极与2个“～”极、“一”极与2个“～”间各整流二极管的正、反向电阻值（与普通的二极管的测量法一样）是不是正常，便可判定该全桥是不是受损。若测出全桥内某只二极管的正、反向电阻值均为0或均为无穷大，则可判定该二极管已击穿或开路受损。

有网友归纳出“一四单通、二三断”七字口决。主旨便是取下整流桥模块，用指针表RX1K档检测，一四脚和任何脚全是单向导通，也就是常说的“一四单通”，二脚和三脚测量时始终是断路不通，即：“二三断”，合乎这一条件的便是好的，反过来说则是坏的。

以上就是传承电子设计师"整流桥模块的用处"介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
