igbt功率模块驱动维护线路的单一功能型

2021-08-25

根据大功率igbt模块驱动维护线路能够完成的作用来划分，能够将大功率igbt模块驱动维护线路分成下列3种划分:单一功能型、多功能型、全功能型。

单一功能型

单一功能型的大功率igbt模块驱动维护线路通常是由光耦和功率缓冲器构成，如hcpl-3150等，如下图1所显示。它将普通控制信号的ttl/cmos輸入电平信号转换为正负十多伏的igbt模块门极驱动輸出电平，正负电平的幅度值决定于隔离电源。

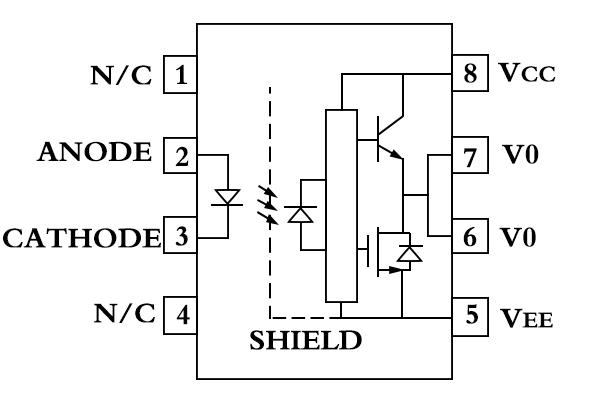

图1　hcpl-3150基本原理框图及引脚示意图

设计师进行设计时可将它搭配隔离电源线路、死区控制回路、逻辑处理线路、门极驱动电阻等，就可直接驱动igbt模块，建立简单的大功率igbt模块驱动维护线路;也能够自己搭配一些外围电路建立多功能型驱动器。

单一功能型的大功率igbt模块驱动维护线路的最大特点是使用灵活、成本较低。它既能够使用于诸如斩波、boost等要单只igbt模块运行的主电路，也能够使用于由多只igbt模块构成的半桥、单相全桥、三相全桥等主电路。因为要另接隔离电源线路、逻辑处理线路等，因此留给设计工程师的研发任务量大，这也是单一功能型的大功率igbt模块驱动维护线路的最大缺陷。这儿的逻辑处理线路通常就是指上电顺序逻辑及各类维护处理等作用。

另外像hcpl-3150等驱动器的驱动能力有限，通常都在3a下列，倘若驱动600a之上的igbt模块就要外接更大的功率缓冲线路或运用其它措施。

以上是传承电子对igbt功率模块驱动维护线路的单一功能型的介绍，并提供了相应的等效线路。依据上述解析，如启动延时等效电路图，在给栅极电容充电的时期，驱动电阻的值越小，时间常数越小，进而栅极电压升高越快，启动延迟的時间越小。由米勒平台时期等效电路图得知，驱动电阻越小，相同的栅极平台电压值，平台持续时间也越小。驱动电阻越小，平台电压随后，升高到最大栅极电压的時间也越小。
