可控硅的内部结构

2021-08-25

可控硅主要使用于无触点开关,调速,调光,稳压,变频等层面。

可控硅在自动控制控制,机电行业,工业电气及家电等层面都是有普遍的运用。可控硅是1种有源开关元件,平常它维持在非导通模式,直到由1个较少的控制信号对其触发或称“点火”使其导通,一经被点火即便撤走触发信号它也维持导通模式,要让其断开可在其阳极与阴极间添加反方向电压或将流过可控硅二极管的电流减少到某一个值之下。

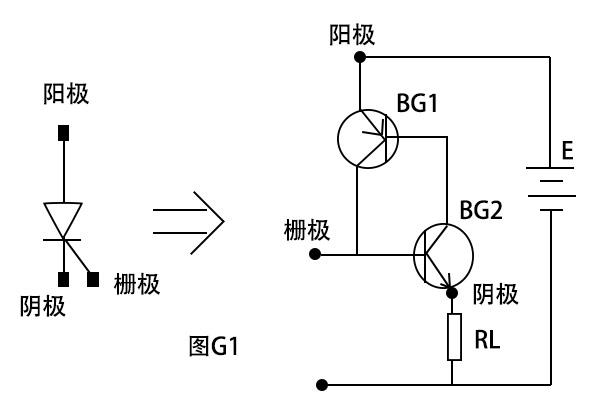

可控硅二极管可以用两种不一样极性(P-N-P和N-P-N)晶体管来模拟,如下图G1所显示。当可控硅的栅极悬空时,BG1和BG2都处在断开模式,这时线路基本上无电流流过负载电阻RL,当栅极輸入1个正脉冲电压时BG2导通,使BG1的基极电位降低,BG1因而开始导通,BG1的导通促使BG2的基极电位进一步上升,BG1的基极电位进一步降低,通过这1个正反馈过程使BG1和BG2进到饱和导通模式。

线路快速从截至模式进到道通模式,这时栅极即便没有触发脉冲线路因为正反馈的功能将保持道通模式不变。倘若这时在阳极和阴极添加反方向电压,因为BG1和BG2均处在反方向偏置模式所以线路快速截至,此外倘若加大负载电阻RL的阻值使线路电流减少BG1和BG2的基电流也将减少,当减少到某1个值时因为线路的正反馈作用,线路将快速从道通模式翻转为截至模式,我们称这一电流为维持电流。在实际运用中,我们可通过1个开关来短路可控硅的阳极和阴极进而做到可控硅的断开。
