igbt线路的逆变器设计与解析

2021-09-09

电能分成交流电能与直流电能，由交流电能转为直流电能的环节称作整流，由直流电能转为交流电能的环节称作逆变。逆变器便是1种实现直流电能向交流电能变换的设备。

交流电机通常选用交-直-交逆变电源的供电模式，即如今电网供应的交流电经过整流、滤波变为直流电，再经过逆变器将直流电变为所需用的交流电源，给电机供电。

所以逆变器是当中较重要的工艺设备其一。伴随着半导体器件的发展壮大，igbt模块愈来愈多的被运用到交流传动工艺中。文中主要解析igbt模块构成的交流传动用逆变器的主线路构造，包括主线路方式、驱动线路与缓冲吸收保护线路的实现。

主线路构造工作原理

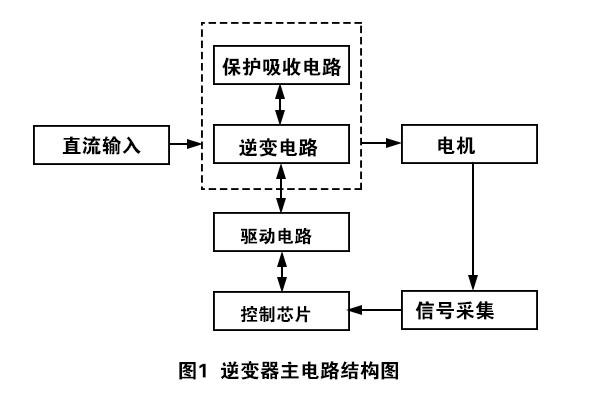

图1为典型的逆变器构造工作原理。它由三部分构成：逆变线路、驱动保护线路、控制与信号采集线路。

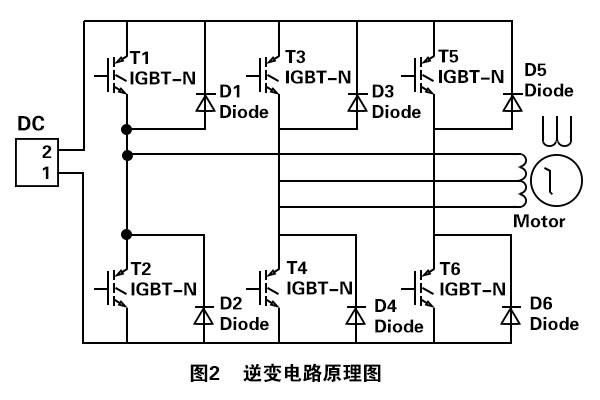

逆变线路主要承担电能转换，就是将輸入的直流电能转换为电机负载能用的三相交流电能，为电机供应能源。图2所显示为逆变线路原理图，这一逆变线路由6个绝缘栅双极晶体管T1～T6及续流二极管D1～D6构成。经过控制IGBT管T1～T6的通关断将輸入的直流电源逆变为频率可调的矩型波交流电輸出到三相电机。

其续流二极管D1～D6的功能是当T1～T6由导通转为断开时，为储存在电动线圈中的电能提供释放通道;当电动机制动时，为再生电流供应回流到直流电源的通道。
