可控硅模块的原理
2021-09-08

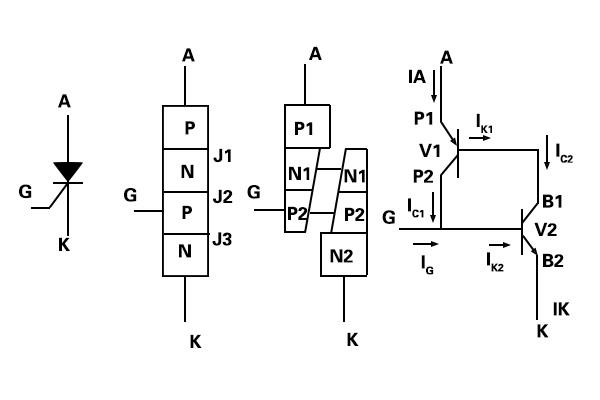

在分析可控硅模块原理时，我们通常将这类四层P1N1P2N2构造当作由1个PNP管和NPN管组成，如下图所显示。
当阳极A端添加正方向电压时，BG1和BG2管均处在放大情况，这时由控制极G端輸入正方向触发信号，促使BG2管有基极电流ib2根据，根据BG2管的放大后，其集电极电流为ic2=β2ib2。而ic2沿线路流至BG1的基极，故有ib1=ic2，电流又经BG1管的放大功效后，获得BG1的集电极电流为ic1=β1ib1=β1β2ib2。
此电流又流回BG2的基极，促使BG2的基极电流ib2增加，进而生成正方向反馈使电流剧增，进而促使可控硅模块饱和并导通。因为在线路中生成了正反馈，因此可控硅模块一经导通后难以断开，即便控制极G端的电流消失，可控硅模块仍能持续保持这种导通的情况。

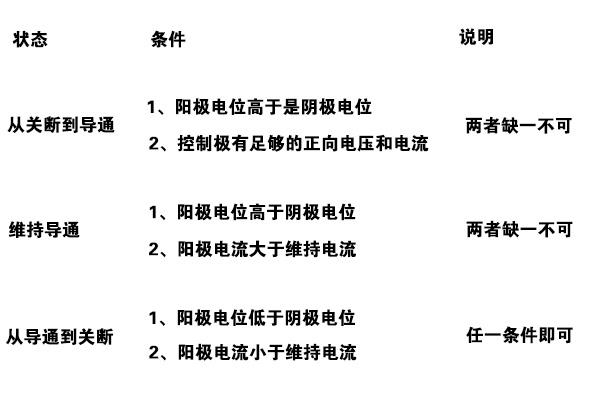

根据上面对原理的分析可知，可控硅模块只具备导通和断开2种工作状态，那麼这2种工作状态间怎样进行转换呢？情况的转换需要什么条件呢？下图将会告诉你答案～
以上就是传承电子对可控硅模块的原理的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
此电流又流回BG2的基极，促使BG2的基极电流ib2增加，进而生成正方向反馈使电流剧增，进而促使可控硅模块饱和并导通。因为在线路中生成了正反馈，因此可控硅模块一经导通后难以断开，即便控制极G端的电流消失，可控硅模块仍能持续保持这种导通的情况。
根据上面对原理的分析可知，可控硅模块只具备导通和断开2种工作状态，那麼这2种工作状态间怎样进行转换呢？情况的转换需要什么条件呢？下图将会告诉你答案～
