数字化igbt功率模块监测保护线路
2021-09-26
为避免igbt模块元器件运行中发生任何异常故障，驱动器需用对igbt模块的状态参数进行监测，倘若发现异常，驱动器自行采用保护运作，并通知主控器。

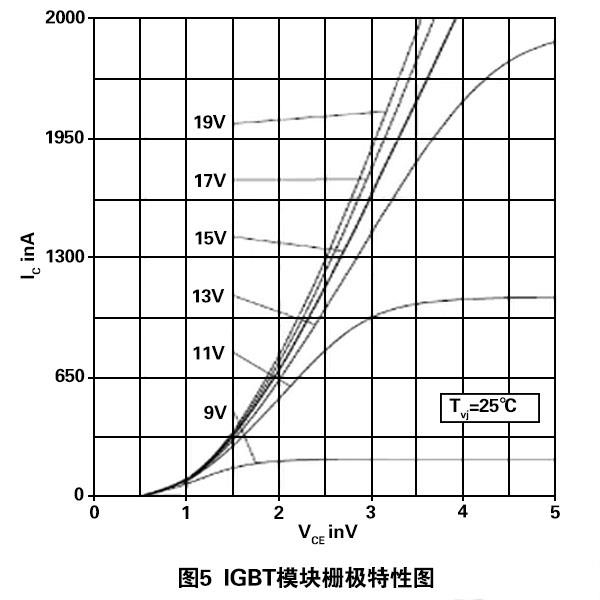

欠压检测：现阶段各种IGBT厂家推荐igbt模块元器件工作时的栅极电压为±15V（栅极最高承载电压为±20V），倘若igbt模块元器件在运行中发生少于15V的状况，按照igbt模块元器件饱和压降VCE与栅极电压的关系（如下图5示），由于栅极电压的下降，igbt模块饱和压降会增多，引起igbt模块元器件耗损增多，有可能会毁坏元器件。
因此，务必对驱动器輸出栅极的电压进行监测，倘若发生欠压开通状况，驱动器要立即进行保护。同时要留意，igbt模块的短路电流与栅极电压成正比，因此当元器件开通时栅极发生高过+15V电压，元器件倘若发生问题会发生比正常工作状况更大的短路电流，因此驱动器务必保障栅极开通电压处在合理的范围内。
Vce电压检测：Vce电压监测能够为数字控制器供应igbt模块元器件参数，控制器借助Vce电压可以辨别igbt模块的运行状态，进而使用相应的策略对igbt模块进行不同的控制方法。
过压保护：在igbt模块元器件断开过程中，由于母线电路寄生电感的出现，断开电压会形成1个电压过冲尖峰，过冲幅值为△V=Ls*di/dt，倘若尖峰电压超过igbt模块元器件的额定电压，igbt模块元器件会被击穿，引起元器件毁坏。
以上就是传承电子对数字化igbt功率模块监测保护线路的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等
欠压检测：现阶段各种IGBT厂家推荐igbt模块元器件工作时的栅极电压为±15V（栅极最高承载电压为±20V），倘若igbt模块元器件在运行中发生少于15V的状况，按照igbt模块元器件饱和压降VCE与栅极电压的关系（如下图5示），由于栅极电压的下降，igbt模块饱和压降会增多，引起igbt模块元器件耗损增多，有可能会毁坏元器件。
因此，务必对驱动器輸出栅极的电压进行监测，倘若发生欠压开通状况，驱动器要立即进行保护。同时要留意，igbt模块的短路电流与栅极电压成正比，因此当元器件开通时栅极发生高过+15V电压，元器件倘若发生问题会发生比正常工作状况更大的短路电流，因此驱动器务必保障栅极开通电压处在合理的范围内。
过压保护：在igbt模块元器件断开过程中，由于母线电路寄生电感的出现，断开电压会形成1个电压过冲尖峰，过冲幅值为△V=Ls*di/dt，倘若尖峰电压超过igbt模块元器件的额定电压，igbt模块元器件会被击穿，引起元器件毁坏。
以上就是传承电子对数字化igbt功率模块监测保护线路的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等
