可控硅滞后桥臂并接谐振网络的零电压开关移相全桥变换器
2021-09-24
为了能克服滞后桥臂完成零电压开关难的情况，与此同时又无法造成占空比的遗失和导通耗损的提升，文献提到了1种在滞后桥臂并接1个谐振电感和2个谐振开关的拓扑结构，如下图2所显示。开关的控制方法如下图3所显示。本拓扑在半个周期内有6个运行模态。

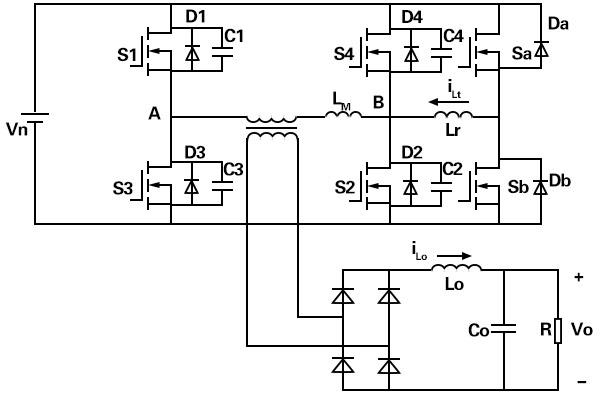

图2 滞后桥臂并接谐振网络的ZVS移相全桥变换器

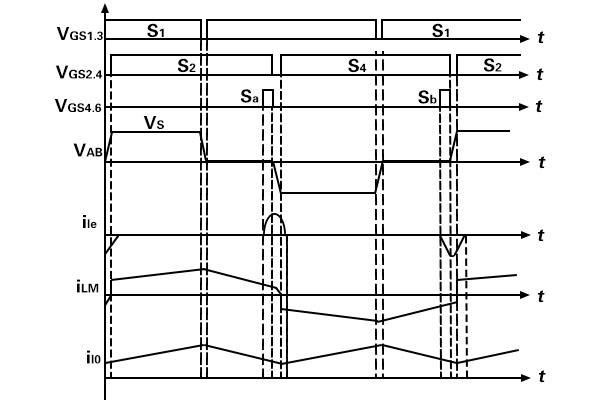

图3 滞后桥臂并接谐振网络变换器的控制方法
模态1 S1及S2与此同时导通，滤波电感电流线性提升。
模态2 S1断开，原边电流提取S3并接电容C3上的电荷量，与此同时对S1并接电容充电，在充放电结束，D3导通。因为輸出线路电感较大，所以，流经滤波电感上的电流可看做为1个恒流源。
模态3 在D3导通后，就可以零电压导通S3。这时，变压器原边电压变为零，副边电压也与此同时变为零，4个整流二极管与此同时导通，以维持輸出滤波电感电流。
模态4 断开S2，借助存储在漏感上的能量提取C4上的电荷量，并给C2充电，当漏感较小，存储在漏感中的能量无法提取C4上的电荷量，并给C2充电时，D4就无法导通，那麼S4就无法完成零电压导通。为了能使S4完成零电压导通，在断开S2前先导通Sa来创建谐振电流。
模态5 当谐振电流创建到充分大时，与此同时断开S2及Sa，如此有谐振电感和漏感上的能量一起供应充放电所需要的能量，使得S4完成零电压导通。
模态6 当D4导通，就可以在零电压情况下导通S4，輸出电流反馈到原边流经S3及S4。在谐振电感上的能量经过S4和Db回馈到电源。
后半个周期工作状态跟前半个周期一样。
以上就是传承电子对可控硅滞后桥臂并接谐振网络的零电压开关移相全桥变换器的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
模态1 S1及S2与此同时导通，滤波电感电流线性提升。
模态2 S1断开，原边电流提取S3并接电容C3上的电荷量，与此同时对S1并接电容充电，在充放电结束，D3导通。因为輸出线路电感较大，所以，流经滤波电感上的电流可看做为1个恒流源。
模态3 在D3导通后，就可以零电压导通S3。这时，变压器原边电压变为零，副边电压也与此同时变为零，4个整流二极管与此同时导通，以维持輸出滤波电感电流。
模态4 断开S2，借助存储在漏感上的能量提取C4上的电荷量，并给C2充电，当漏感较小，存储在漏感中的能量无法提取C4上的电荷量，并给C2充电时，D4就无法导通，那麼S4就无法完成零电压导通。为了能使S4完成零电压导通，在断开S2前先导通Sa来创建谐振电流。
模态5 当谐振电流创建到充分大时，与此同时断开S2及Sa，如此有谐振电感和漏感上的能量一起供应充放电所需要的能量，使得S4完成零电压导通。
模态6 当D4导通，就可以在零电压情况下导通S4，輸出电流反馈到原边流经S3及S4。在谐振电感上的能量经过S4和Db回馈到电源。
后半个周期工作状态跟前半个周期一样。
以上就是传承电子对可控硅滞后桥臂并接谐振网络的零电压开关移相全桥变换器的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
