数字化igbt功率模块驱动级检测
2021-09-30

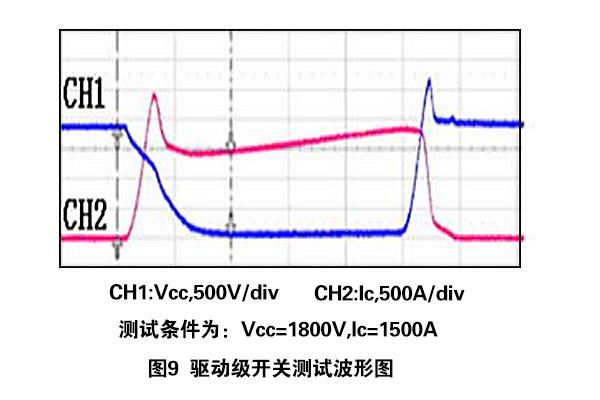

为初步确认驱动级基础功能的正确性和可行性,使用图8样品板进行检测,检测样品为3300V-1500AIGBT模块,使用通用型双脉冲测试方法,检测波型如下图9。
驱动板能够在检测条件下安全的开通和断开igbt模块。
改进方向
数字型igbt模块驱动器在过压保护监测上使用的TVS管串连的方式,只能够对igbt模块元器件断开中di/dt形成的寄生过压有较好的效果,但这个方法也存有缺陷,倘若客户对过压保护的阈值设定不合理,及系统在运行中会发生较多的过压,或较长时间过压,这时igbt模块元器件会发生栅极被高压毁坏,或本应断开的igbt模块被动强行开通,发生上下管短路的情况,毁坏上下管igbt模块。因此 能够加入Vce监测线路,实时监测集电极电压,制定保护策略。
以上就是传承电子对数字化igbt功率模块驱动级检测的介绍,传承电子是一家以电力电子为专业领域的功率半导体模块制造商,为众多的企业公司提供功率半导体模块的定制、生产和加工,同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
驱动板能够在检测条件下安全的开通和断开igbt模块。
改进方向
以上就是传承电子对数字化igbt功率模块驱动级检测的介绍,传承电子是一家以电力电子为专业领域的功率半导体模块制造商,为众多的企业公司提供功率半导体模块的定制、生产和加工,同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
