IGBT功率模块器件的并接应用

2021-10-19

要达到功率器件的并接应用，应满足2个情况：

1、并接应用功率器件的一致性好（要使用同一批次的）

2、其导通电阻或饱和压降为正温度系数

MOSFET的导通电阻值全是正温度系数的，极易完成并接使用

igbt模块则不是，有的igbt模块饱和压降是负温度系数的，有的igbt模块饱和压降是正温度系数的。

负温度系数饱和压降的igbt模块并接使用难以均流，因此，不适合并接使用。

正温度系数饱和压降的igbt模块是能够并接使用的，并且可以实现不错的均流效果。

比如，INFINEON的FF450R17ME3，如图所示是其饱和压降的温度特征，当集电极电流高于100A时，饱和压降有良好的正温度系数。本人使用2个模块并接，輸出总电流400A交流有效值，评测并接模块电流的不均匀度低于5％

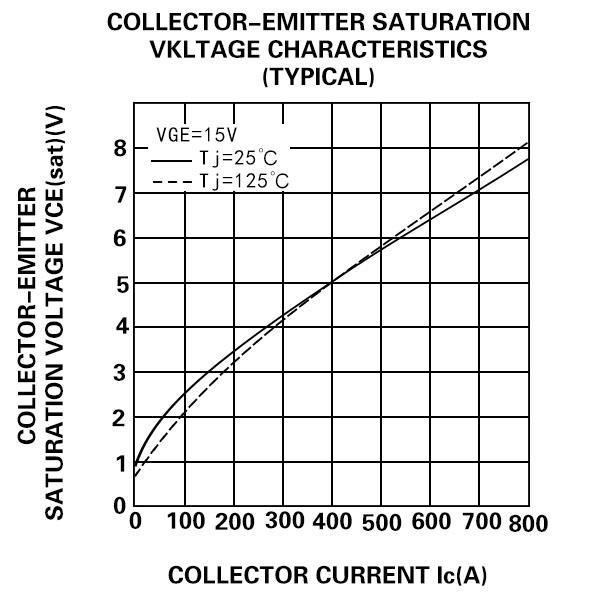

比如CM400DU-24NFH，该元器件最大额定电流为400A，这是一个开关速率很快的igbt模块，其饱和压降较大，通常使用在工作频率较高的地方，因此，总耗损过大，所以通常峰值电流在200A左右。从如图所示能够清晰地见到，该igbt模块集电极电流低于350A时，其饱和压降为负温度系数。
