可控硅的原理

2021-10-18

在中频炉中整流侧断开时选用KP-60微秒之内，逆变侧关短时间选用KK-30微秒之内这也是KP管与KK管的主要区别:

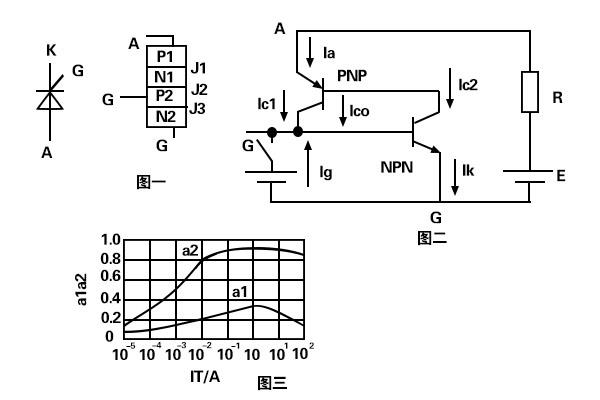

可控硅模块T在运行过程中，它的阳极A和阴极K与电源和负载相连，组成可控硅模块的主线路，可控硅模块的门极G和阴极K与控制可控硅模块的设备相连，组成可控硅模块的控制线路。

可控硅模块的运行条件：

1.可控硅模块承担反方向阳极电压时，不管门极承担和种电压，可控硅模块都处于关短状态。

2.可控硅模块承担正方向阳极电压时，仅在门极承担正方向电压的状况下可控硅模块才导通。

3.可控硅模块在导通状况下，只需有一定的正方向阳极电压，无论门极电压怎样，可控硅模块维持导通，即可控硅模块导通后，门极丧失功能。

4.可控硅模块在导通状况下，当主电路电压（或电流）减少到贴近于零点，可控硅模块断开。

以上就是传承电子对可控硅的原理的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
