热敏可控硅模块温度报警电路图

2021-10-26

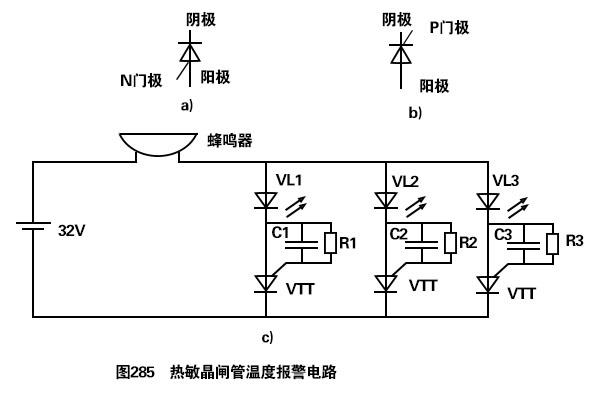

热敏可控硅模块又叫可控硅模块温度开关器,它是1种PNPN结,是由3个PN结串接而成的三端半导体器件。它有3个电极,即阳极、阴极和门极,线路图形符号如下图285a、b所显示,文字符号用VTT表达。

热敏可控硅模块的构造特性与普通可控硅模块(VTH)大致相同。只是VTT用离子注入法使其构造对温度非常敏感,可使元器件由正方向阻断模式向导通模式的转变完成温度控制作用,即温度触发,当温度上升时,ⅥT'内形成很多的电子空穴对,被PN结搜集,这就等同于在门极G触发状况下的栅加入一样,会转变热敏可控硅模块的开关电压值,且在不同温度下开关电压值不同。

图c中安装了3个热敏可控硅模块VTT,各自置于3个监视点。当某一条路中的温度到达了热敏可控硅模块的开启电压值温度时,这一条路显现盘上的发光二极管VL便发亮,与此同时蜂鸣器也会传出蝉鸣声，起着了温度报警之作用。

图285热敏可控硅模块温度报警电路
