igbt的工作原理是什么?

2021-10-27

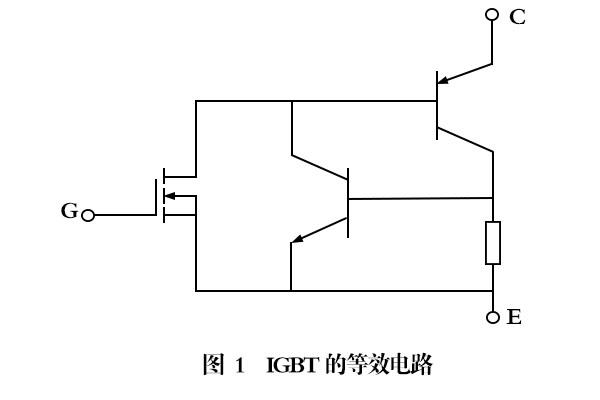

igbt的等效线路如下图1所显示。由图1可知,若在igbt的栅极和发射极间添加驱动正电压,则MOSFET导通,这样PNP晶体管的集电极与基极间成低阻状态而促使晶体管导通;若igbt的栅极和发射极间电压为0V,则MOSFET断开,切断PNP晶体管基极电流的供应,促使晶体管断开。

由此可知,igbt的安全可靠是否主要由下列因素确定：

1、igbt栅极与发射极间的电压;

2、igbt集电极与发射极间的电压;

3、流经igbt集电极－发射极的电流;

4、igbt的结温。

倘若igbt栅极与发射极间的电压,即驱动电压过低,则igbt无法稳定正常地运行,倘若过高超出栅极－发射极间的耐压则igbt将会永久性毁坏;同时,倘若添加在igbt集电极与发射极容许的电压超出集电极－发射极间的耐压,流经igbt集电极－发射极的电流超出集电极－发射极容许的最大电流,igbt的结温超出其结温的允许值,igbt都将会会永久性毁坏。

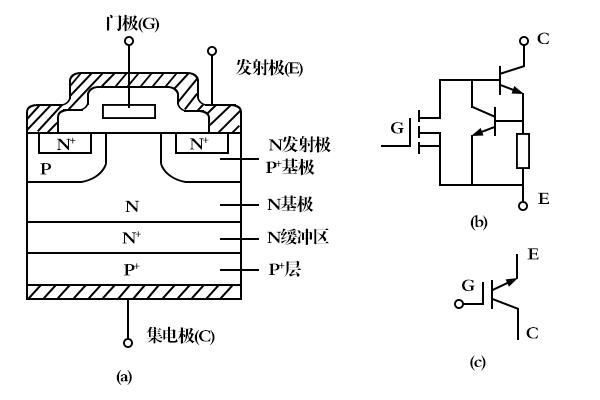

绝缘栅极双极型晶体管（igbt）
