检测可控硅模块的触发能力

2021-11-01

要使可控硅模块导通，需要符合下列标准：

第1 ：可控硅模块处在正方向接法，即阳极接电源正极，阴极接电源负极；

第2：给门要添加正触发信号VGT。

可控硅模块一经导通，门极就丧失控制功能，仅当阳极电压VA降某一规定值或添加反方向电压时，可控硅模块才能断开。

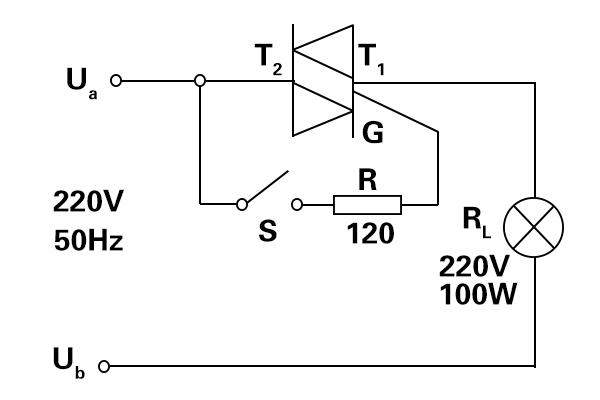

检测可控硅模块触发能力的线路见图1。数字万用表选用R×1（或R×10）档。因表内电池电压仅1.5V低于正常的VGT值，（通常为2.5～4V），故不会毁坏可控硅模块。检测分2步进行：

第一步，先断开开关S，这时可控硅模块并未导通，测得的电阻值过大，指针应停在无穷大处。之后合上开关，将门极与阳极连通，使门极电位升高，这等同于添加正触发信号，所以可控硅模块导通，电阻数值为几欧至十几欧。

第二步，再把开关断开，若数值没变，表明可控硅模块品质优良。

图内的开关能用1根导线代替，导线的一端固定在阳极上，另一边搭在门极上时等同于开关闭合。

本方式仅适用检测3CT1～3CT5等小功率可控硅模块或小功率快速可控硅模块（亦称高频可控硅模块）。

以上就是传承电子介绍检测可控硅模块的触发能力，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
