半波整流桥线路输出电压波型图
2021-11-01

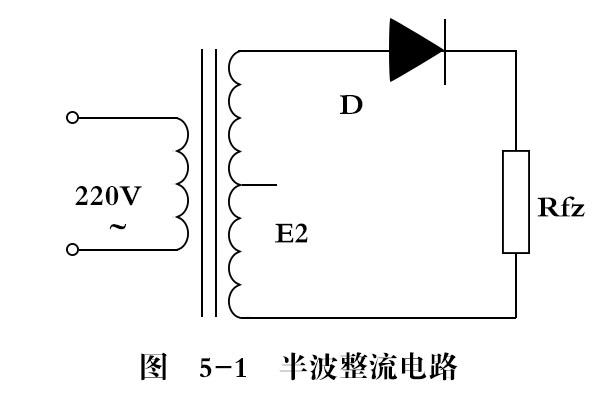

图5-1、是1种最简单的整流桥线路。它由电源变压器B、整流二极管D和负载电阻Rfz,构成。变压器把市电电压(多为220伏)转换为所要的交变电压e2,D再把交流电转换为脉动直流电。

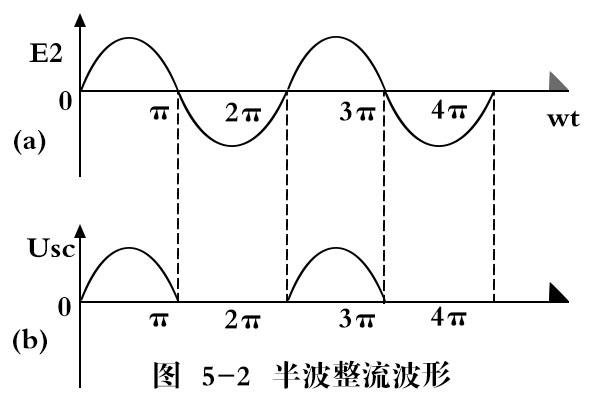

下边从图5-2的波型图上看着二极管是如何整流的。
变压器砍级电压e2,是一个方向和大小都随时间变化的正弦波电压,它的波型如下图5-2(a)所显示。在0~K时间内,e2为正半周即变压器上端为正下端为负。此时二极管承担正方向电压面导通,e2经过它加到负载电阻Rfz上,在π~2π时间内,e2为负半周,变压器次级下端为正,上端为负。此时D承担反方向电压,不导通,Rfz,上无电压。
在π~2π时间内,重复0~π时间的过程,而在3π~4π时间内,又重复π~2π时间的过程…如此反复下去,交流电的负半周就被“削”掉了,仅有正半周经过Rfz,在Rfz上取得了1个单一右向(上正下负)的电压,如下图5-2(b)所显示,实现了整流的目的,但,负载电压Usc。和负载电流的大小还随时间而变化,所以,一般称它为脉动直流。
这类去除半周、图下半周的整流方式,叫半波整流。由此可见,半波整说是以“牺牲”一半交流为代价而获得整流效果的,电流利用率很低(测算表明,整流获得的半波电压在整个周期内的平均值,即负载上的直流电压Usc=0.45e2)所以经常使用在高电压、小电流的场所,而在通常无线电设备中极少使用。
上述便是西班牙CATELEC介绍的半波整流线路输出电压波型图,西班牙CATELEC提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC模块的主营项目。近期CATELEC产品将部分模块改进为以铜底板安装、增加厚度、增大了模块的散热接触点、大大提高了模块的使用寿命与性能。


在π~2π时间内,重复0~π时间的过程,而在3π~4π时间内,又重复π~2π时间的过程…如此反复下去,交流电的负半周就被“削”掉了,仅有正半周经过Rfz,在Rfz上取得了1个单一右向(上正下负)的电压,如下图5-2(b)所显示,实现了整流的目的,但,负载电压Usc。和负载电流的大小还随时间而变化,所以,一般称它为脉动直流。
这类去除半周、图下半周的整流方式,叫半波整流。由此可见,半波整说是以“牺牲”一半交流为代价而获得整流效果的,电流利用率很低(测算表明,整流获得的半波电压在整个周期内的平均值,即负载上的直流电压Usc=0.45e2)所以经常使用在高电压、小电流的场所,而在通常无线电设备中极少使用。
上述便是西班牙CATELEC介绍的半波整流线路输出电压波型图,西班牙CATELEC提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC模块的主营项目。近期CATELEC产品将部分模块改进为以铜底板安装、增加厚度、增大了模块的散热接触点、大大提高了模块的使用寿命与性能。
