全波整流桥线路输出电压波型图

2021-11-01

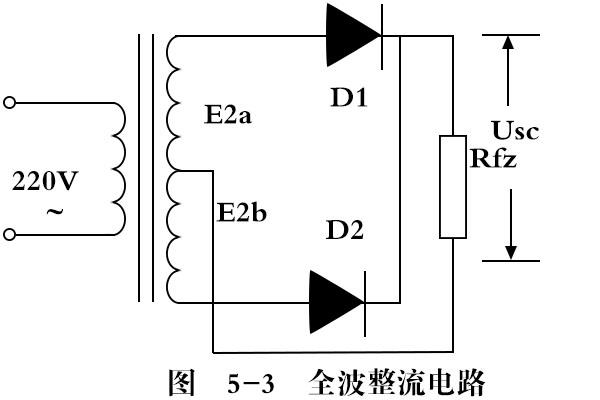

倘若把整流线路的构造作某些调整，能够获得1种能充分利用电能的全波整流线路。图5-3是全波整流线路的电原理图。

全波整流线路，能够看成是由2个半波整流线路组成的。变压器次级线圈中间须要导出1个抽头，把次组线圈划分2个对称的绕组，进而导出大小相同但极性相反的2个电压e2a、e2b，组成e2a、D1、Rfz与e2b、D2、Rfz，2个通电电路。

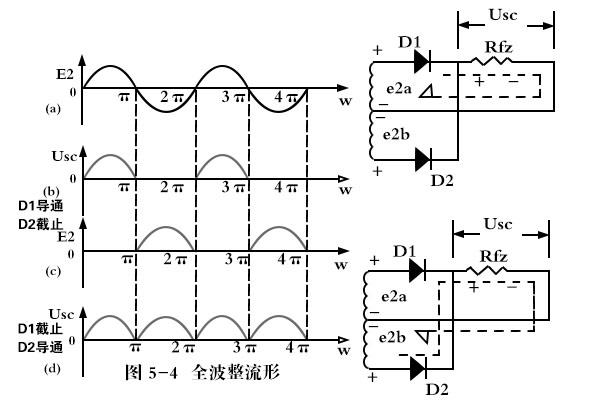

全波整流线路的工作原理，能用图5-4所显示的波型图表明。在0～π间内，e2a对Dl为正方向电压，D1导通，在Rfz上获得上正下负的电压；e2b对D2为反方向电压，D2不导通（见图5-4（b）。在π-2π时间内，e2b对D2为正方向电压，D2导通，在Rfz上获得的仍然是上正下负的电压；e2a对D1为反方向电压，D1不导通（见图5-4（C）。

这般反复，因为2个整流元件D1、D2轮流导电，结论负载电阻Rfz上在正、负2个半周功效期间，都是有同一方向的电流经过，如下图5-4（b）所显示的那般，所以称作全波整流，全波整流不但借助了正半周，并且还精妙地借助了负半周，进而极大地提升了整流效率（Usc＝0.9e2，比半波整流时大1倍）。

图5-3所显示的全波整滤线路，须要变压器有个使两边对称的次级中心抽头，这给制造上造成不少的麻烦。此外，这类线路中，每只整流二极管承担的最大反方向电压，是变压器次级电压值得两倍。
