可控硅模块的运行要求

2021-11-12

因为可控硅模块仅有导通和断开两种工作状态,所以它具有开关特性,这种特性需要一定的要求才能转化,此要求见表1。

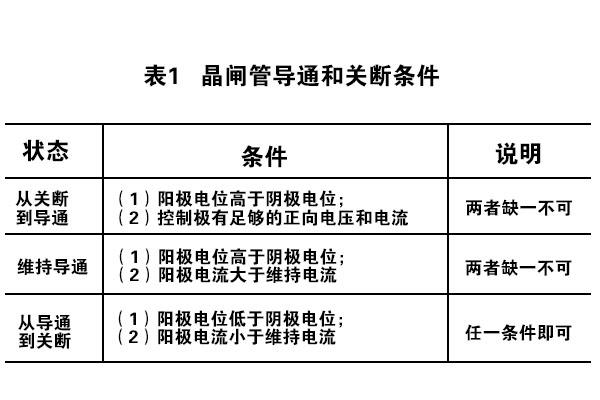

表1可控硅模块导通和断开要求

(1)可控硅模块承担反方向阳极电压时,不管门极承担怎样电压,可控硅模块都处在断开模式。

(2)可控硅模块承担正方向阳极电压时,仅在门极承担正方向电压的情况下可控硅模块才导通。

(3)可控硅模块在导通情况下,只需要有一定的正方向阳极电压,不管门极电压怎样,可控硅模块维持导通,即可控硅模块导通后,门极丧失功能。

(4)可控硅模块在导通情况下,当主电路电压(或电流)减少到近乎于零时,可控硅模块断开。

以上就是传承电子介绍的可控硅模块的运行要求，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
