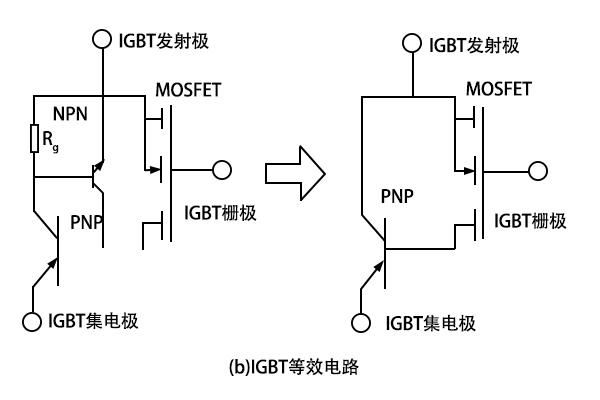

IGBT智能化驱动板SCALE的主要工作模式

2021-11-15

1、直接模式

在直接模式下，各线路igbt模块将自主地运行。

该模式可用作已形成死区时间的PWM信号的驱动，也可用作自主运行的各线路igbt模块。将MOD输人与Ｖ相连接，RC１和RC２接地，便是直接模式。

在直接模式下，状态輸出SO1和SO2各自返回，所以当发生故障时，能够便捷地决定故障发生在哪一路。

2、半桥模式

根据与RC１和RC２相连接的RC网络可取得数百纳秒的死区时间。当输人端Ｂ为低电平时，两条线路igbt模块都被断开。

将MOD输人接地便是半桥模式，输人IA为PWM输人，TB为使能输人。

在VL/R输人端接上４．７Ｖ齐纳二极管可使输人端IA和TB设定在TTL电平。

因为该模式下的状态輸出SO1和SO2相连接在一起，所以，两条线路故障为“或”的关系。当RC网络为10ｋΩ／100ｐF时，死区时间为500s。

以上就是传承电子对IGBT功率模块智能化驱动板SCALE驱动块的保护作用的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
