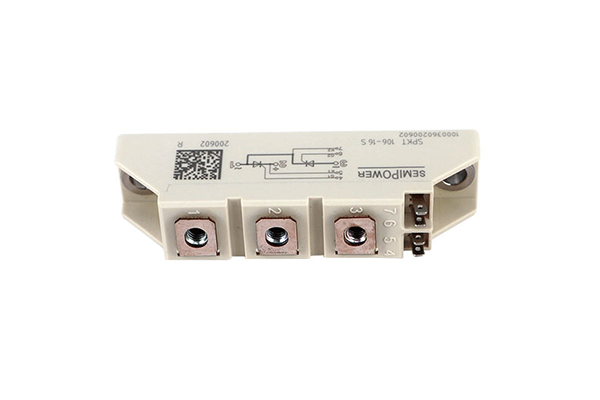

晶闸管模块的基本参数介绍

2021-02-21

1、额定通态平均电流

在相应条件下，阳极---阴极间能够持续借助的50赫兹正弦半波电流的平均值。

2、正向阻断峰值电压

在调节极引路没加触发信号，阳极正向电压还未超出导能电压时，可以反复加在晶闸管两边的正向峰值电压。晶闸管承载的正向电压峰值，不可超出实用手册给定的这个参数值。

3、反向阴断峰值电压

当晶闸管加反向电压，处在反向关闭模式时，可以反复加在晶闸管两边的反向峰值电压。使用时，不可超出实用手册给定的这个参数值。

4、调节极触发电流

在指定的环境温度下，阳极---阴极间加相应电压，使晶闸管从关闭模式转为导通模式所需要的最小调节极电流和电压。

5、维系电流

在指定温度下，调节极断路，维系晶闸管导通所需要的最小阳极正向电流。

选用晶闸管工艺对照明系统达到调节具备：电压调控速度快，精度高，可分时段随时调节，有稳压功能，采用电子元件，相对而言体型小、重量轻、价格低。

但该调压形式具有一严重缺陷，因为斩波，使电压没法达到正弦波输出，还会导致大批量谐波，产生对电网系统谐波污染，影响巨大，不能用在有电容补偿线路中。

选用晶闸管工艺对照明系统达到照度调节时，可借助加装滤波设备来有效的减少谐波污染。

近几年来，很多新型晶闸管元件相继问世，如适用于高频领域的快速晶闸管，可以用正或负的触发信号调节2个方向导通的双向可控硅，可以用正触发信号使其导通，用负触发信号使其关闭的晶闸管等等。

以上就是传承电子设计师"晶闸管模块的基本参数介绍"介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。

具体产品有：IGBT模块、晶闸管(可控硅)模块、超快恢复外延二极模块、单相整流桥模块、三相整流桥模块、整流二极管模块、肖特基二极管模块等功率半导体器件。
