IGBT7与IGBT4两种持续大负载对照检测
2021-11-25
加载选用2台电机对拖,被测电机系统运行于电动模式,负载电机系统运行于发电模式;
分别选用依托于IGBT4和IGBT7的驱动器驱动被测电机,2台驱动器每一次加载的开关频率、輸出电流/功率相同;
选用功率分析仪检测驱动器的输入功率、输出功率,测算驱动器的消耗和效率。

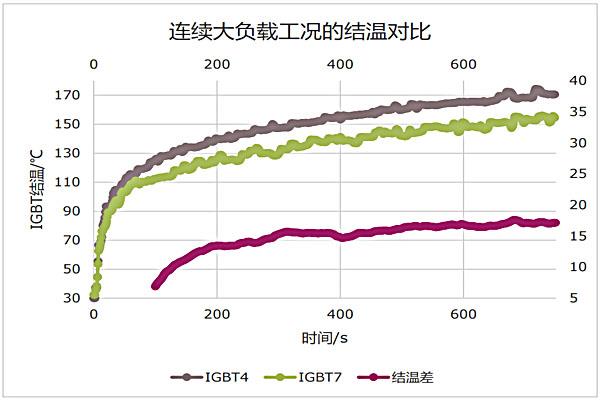

下图是持续大负载运行环境下的IGBT4与IGBT7结温对照。
从文中能够看得出,在8K开关频率下加载13分钟,IGBT7和IGBT4的结温度差17℃。伴随着加载时间的延长,结温度差还处在上升趋势。
我们还比对了不一样的开关频率、同样输出功率(5.8KVA)状况下,IGBT7和IGBT4的温升比对,如下图所录。横轴是igbt模块的开关频率;左侧的纵轴是NTC温度与起始温度对比的温升。
右侧的纵轴是IGBT4和IGBT7的温升差。
伴随着开关频率的提升,IGBT7和IGBT4的NTC温升增大;10K开关频率下,IGBT7的NTC温升比IGBT4减低19℃。
能够看得出。
因为IGBT7能够运作更高的结温,所以能够到达更大输出功率,到达功率跳档。
分别选用依托于IGBT4和IGBT7的驱动器驱动被测电机,2台驱动器每一次加载的开关频率、輸出电流/功率相同;
选用功率分析仪检测驱动器的输入功率、输出功率,测算驱动器的消耗和效率。
下图是持续大负载运行环境下的IGBT4与IGBT7结温对照。
我们还比对了不一样的开关频率、同样输出功率(5.8KVA)状况下,IGBT7和IGBT4的温升比对,如下图所录。横轴是igbt模块的开关频率;左侧的纵轴是NTC温度与起始温度对比的温升。
右侧的纵轴是IGBT4和IGBT7的温升差。
伴随着开关频率的提升,IGBT7和IGBT4的NTC温升增大;10K开关频率下,IGBT7的NTC温升比IGBT4减低19℃。
能够看得出。
因为IGBT7能够运作更高的结温,所以能够到达更大输出功率,到达功率跳档。
以上就是传承电子对IGBT7与IGBT4两种持续大负载对照检测的介绍,传承电子是一家以电力电子为专业领域的功率半导体模块制造商,为众多的企业公司提供功率半导体模块的定制、生产和加工,同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。0
