单向可控硅模块管脚辨别

2021-11-26

单向可控硅模块3个管脚极性的辨别如下所示：0

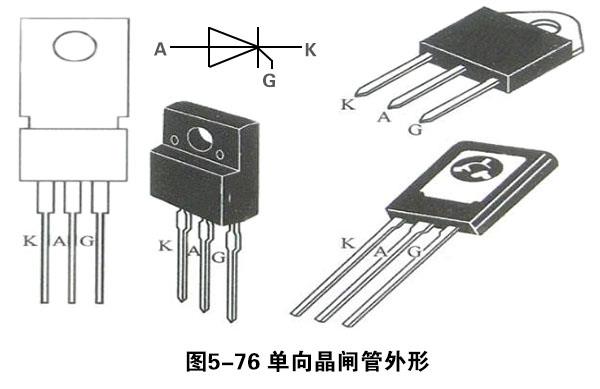

通常情况下，单向可控硅模块按阴极（K）、阳极（A）、门极（C）的管脚排列顺序（见图5.76），实际用到时应进行测试，测试的办法也非常简单。

因为单向可控硅模块的门极（G）、阴极（K）间只有一个PN结，所以它们间的正、反方向电阻值和普通二极管相同，而阳极（A）、阴极（K）间的正、反方向电阻值均应非常大，按照这一工作原理就可以辨别出各管脚的极性。

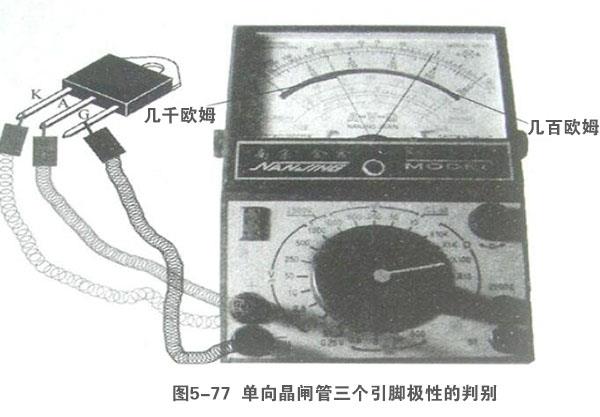

其详细判断办法如下图5—77所显示，将万用电表放于“R×100’’挡，黑电笔任接单向可控硅模块某一管脚，红电笔依次去碰触其它2个脚，如测量有一次电阻值为几百欧姆，而另1次电阻值为几千欧姆，则可判断黑电笔所接的为门极（G）。

测量中电阻值为几百欧姆的那一次中，红电笔接的是就是阴极（K），而电阻值为几千欧姆的那一次测量，红电笔接的是阳极（A）。倘若2次测到的电阻值都非常大，表明黑电笔接的并不是控制极（G）。

以上就是传承电子介绍的单向可控硅模块管脚辨别，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
