确保igbt模块的靠谱运行，驱动线路起着极为重要的功能，文中探讨igbt模块驱动线路和igbt模块的保护，包括驱动线路EXB841/840、M57959L/M57962L厚膜驱动线路、2SD315A集成驱动模块、igbt模块短路失效机理和igbt模块过流保护方式。
驱动线路的功能是将单片机輸出的脉冲进行功率放大，以驱动igbt模块.确保igbt模块的靠谱运行，驱动线路起着极为重要的功能，对igbt模块驱动线路的基本要求如下：

（1）供应恰当的正方向和反方向输出电压，使igbt模块靠谱的导通和断开。

（2）供应足够大的瞬态功率或瞬时电流，使igbt模块能快速建立栅控电场而导通。

（3）尽可能小的输入输出延迟时间，以提升工作效率。

（4）足够高的输入输出电气隔离性能，使信号线路与栅极驱动电路绝缘。

（5）具备灵敏的过流保护功能。

第1种驱动线路EXB841/840

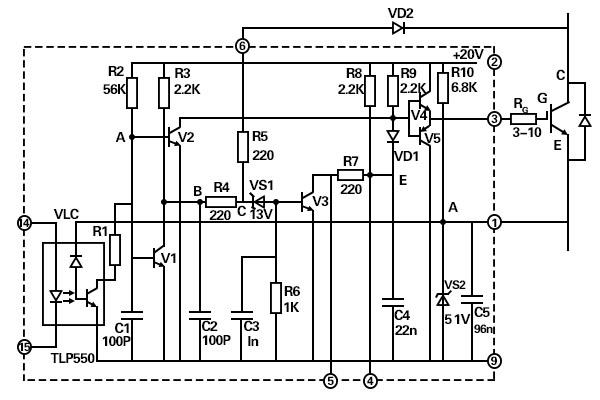

EXB841运行原理如下图1,当EXB841的14脚和15脚有10mA的电流经过1us之后igbt模块正常的导通，VCE降低至3V左右，6脚电压被钳制在8V左右，因为VS1稳压值是13V,因此并不会被击穿，V3不导通，E点的电位约为20V,二极管VD,截止，不影响到V4和V5正常的运行。

当14脚和15脚无电流经过，则V1和V2导通，V2的导通使V4截止、V5导通，igbt模块栅极电荷通过V5快速放电，引脚3电位降低至0V,是igbt模块栅一射间承担5V左右的负偏压，igbt模块靠谱断开，与此同时VCE的快速提升使引脚6“悬空”.C2的放电促使B点电位为0V,则VS1依然不导通，后续线路不运作，igbt模块正常的断开。

若有过流产生，igbt模块的VCE过大促使VD2截止，促使VS1击穿，V3导通，C4通过R7放电，D点电位降低，进而使igbt模块的栅一射间的电压UGE降低,完成慢断开，实现对igbt模块的保护。

由EXB841实现过流保护的过程得知，EXB841判定过电流的主要根据是6脚的电压，6脚的电压不但与VCE相关，还和二极管VD2的导通电压Vd相关。
