投影灯用可控硅模块交流调压线路

2021-12-02

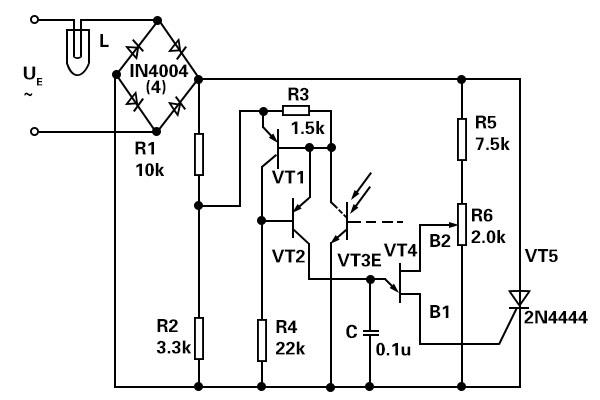

图线路为了稳定投影灯L的亮度，选用可控硅模块交流自动调压线路。因此从交流桥路的1条对角线上连接晶闻管T5。其触发脉冲由单结晶体管VT4产生。

晶体管VT1、VT2和光敏三极管VT3起等效电阻功能。

当投影灯的光因电源电压变动而变动时，光敏三极管的电阻值变动，控制控制单结晶体管的电压相位也产生变化，进而使触发可控硅模块的脉冲相位移动。

增加或减少可控硅模块导通时间、使L上的电压近似维持不变，投影灯的亮度也近似维持不变，使光稳定。

以上就是传承电子介绍的投影灯用可控硅模块交流调压线路，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
