ITPM的运用范围

较为详细的ITPM通常由电力可控硅，移相触发器，软件操控的单片机，电流、工作电压、温度传感器及其操作键盘，LED或LCD显示等部份构成。如下图1所显示。

可以看得出，去除受电力可控硅容量的限制外，如此的ITPM已并不是通常传统可控硅设备能够比拟的。它有十分高的智能水平和适应性。所以，它在配电系统内的电气控制系统中快速获得推广使用。

在直流电机调速层面，单一ITPM可构成一不可逆双闭环直流调速器，2个ITPM可以构成一可逆四象限运作的调速器。如下图2所显示。

ITPM用在低同步交流串级调速中如下图3所显示。用6个ITPM十分便捷地构成的交?交变频系统如下图4所显示。

在电源和操控层面更拥有普遍的运用。当中加速器稳压稳流电源，如下图5所显示。软启动器、节能运作控制器运用如下图6所显示。此外再有在固态接触器、继电器，工业电热控温、各样半导体专用设备精密控温，

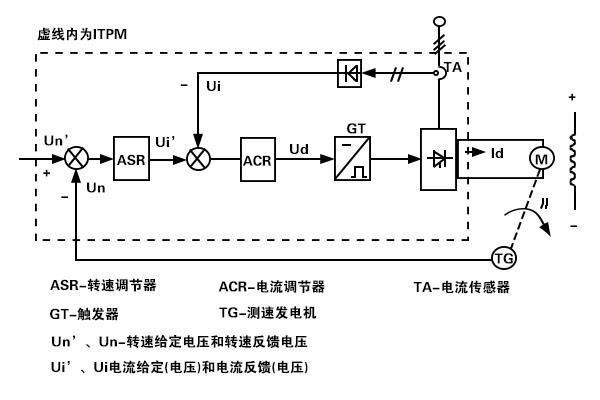

图2由ITPM构成的直流调速器

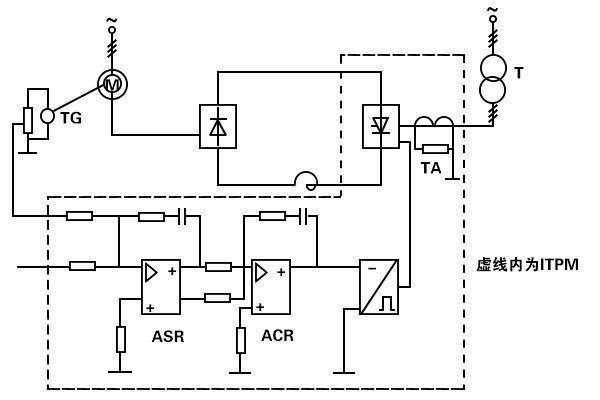

图3由ITPM构成的串级调速器

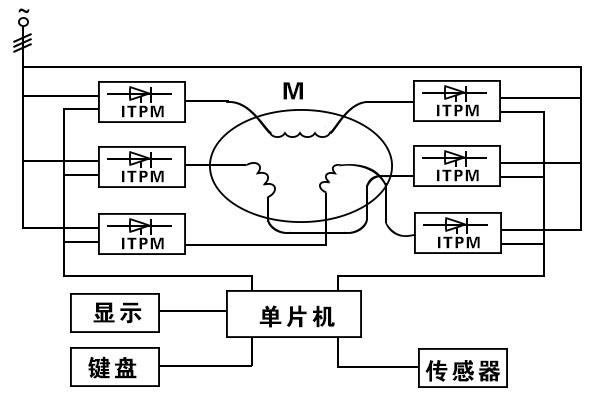

图4由ITPM构成的交－交变频系统

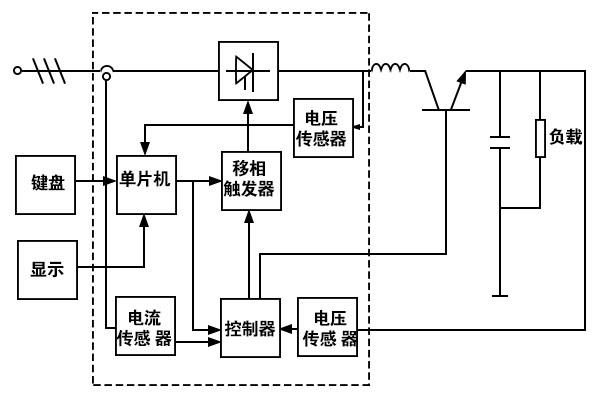

图5由ITPM构成的直流稳压稳流电源

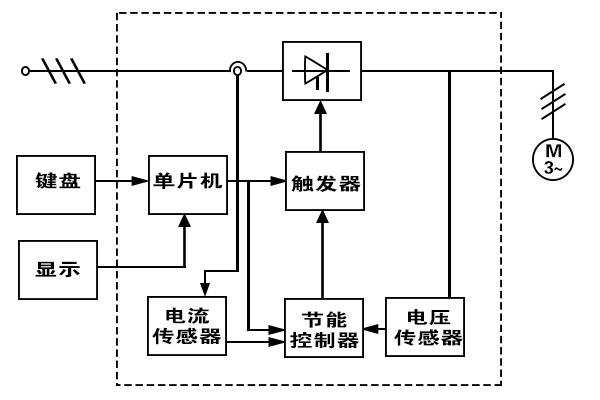

图6由ITPM构成的交流电机软启动

中、高频热处理电源，电焊设施（整流焊机、2次整流焊机、逆变焊机），激光电源，励磁电源，电镀、电解电源，机械电子设备电源，和在城市无轨、电动牵引，港口轮船起货机，风机，水泵，轧机，龙门刨，大型吊车驱动，超低频钢水溶化电源，造纸，纺织，城市供水、废水处理等行业的使用，可以说ITPM在配电系统内的各电气控制行业都是有作为。

以上就是传承电子介绍的智能可控硅ITPM在电气控制系统中的运用，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
