IGBT模块需注意的带散面
2021-12-07
IGBT模块使用中应注意的事项有：
①各个线路控制电源要彼此隔离，并能到达一定的绝缘等级需求。
②在大功率的逆变器中，下桥臂的开关管都要彼此用一个隔离电源，以防止产生回路噪音，只不过这几路电源的隔离电压不需太高。
③控制信号线和驱动电源线要离远些，尽可能互相垂直，不能平行放置。
④光电耦合器輸出与IPM輸入间在PCB上的走线应尽可能短，最好不能超过3crn。
⑤驱动信号隔离要选用高共模抑制比（CMR）的高速光电耦合器，需求tp＜0.8μs，CMR＞lOkV/μs，如6N137、TCP250等。
⑥igbt模块驱动端子上的黑色套管是防静电导电管，客户用接插件引线时，取下套管后应马上插上引线；或选用焊接引线时先焊接，再剪断套管；在无防静电措施时，不可以用手触碰驱动端子。
⑦焊接元器件时，设施或电烙铁一定要接地。
IGBT双用比单用好在哪方面？

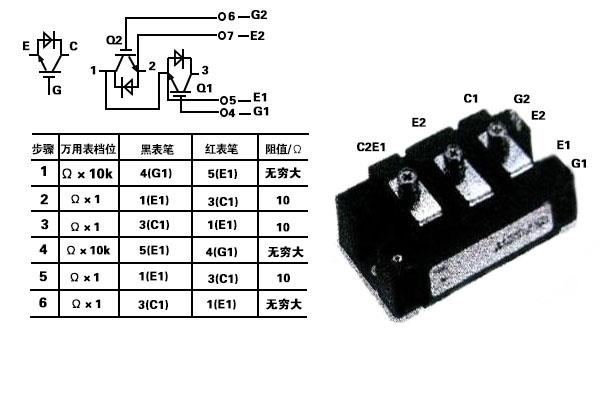

双单元IGBT是由2只IGBT构成，如下图1所显示，图上左侧图为单管IGBT、中间图为双单元IGBT、右侧图为双单元IGBT实际外型。双单元IGBT检测的办法如下所示：
第一步将数字万用表调至电阻R&TImes;10k档，红电笔接E（5端或7端）极，黑电笔接G（4端或6端）极，给G、E极间充电。之后将数字万用表调至R&TImes;lΩ档，检测C、E（1、2端或3、1端）两边，正常的正反向阻值均为10Ω左右。倘若黑电笔接G极，红电笔接E极，，则RCE为无穷大。倘若阻值均为无穷大或正反向阻值区别为零，表明IGBT已经坏了。
以上就是传承电子对IGBT模块需注意的带散面的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
