半导体可控硅模块的工作原理介绍

2021-02-21

可控硅一旦触发导通后，因为循环系统反馈的因素，流进BG2基极的电流已不只是原始的Ib2，反而是经由BG1、BG2放大后的电流（β1*β2*Ib2），这个电流远远高于Ib2，足够保持BG2的连续导通。

此时触发信号即便消失，可控硅仍保持导通模式，仅有切断电源E或降低E的输出电压，使BG1、BG2的集电极电流低于保持导通的最小值时，可控硅即可关闭。

当然，一旦E极性接反，BG1、BG2得到反向工作电压作用将位于截止模式。此时，即便输入触发信号，可控硅也无法运行。相反，E接成正向，而触动发信号是负的，可控硅也无法导通。

此外，一旦不加触发信号，而正向阳极工作电压大到超出一定值时，可控硅也会导通，但已归属于非正常工作情况了。

可控硅这类利用触发信号（小触发电流）来调节导通（可控硅中利用大电流）的可控特性，更是它有别于一般硅整流二极管的主要特征。

因为可控硅仅有导通和关闭2种工作状态，因此它具备开关特性，这类特性需要一定的条件才可以转化，此条件见表1。

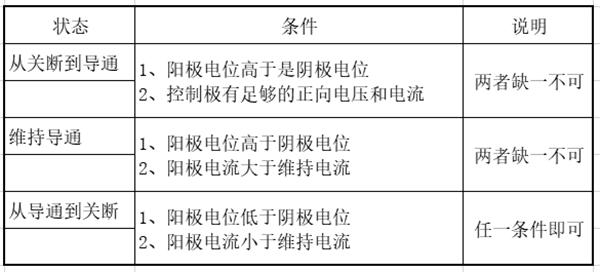

表1 可控硅导通和关断条件
