igbt怎样选型

2021-12-23

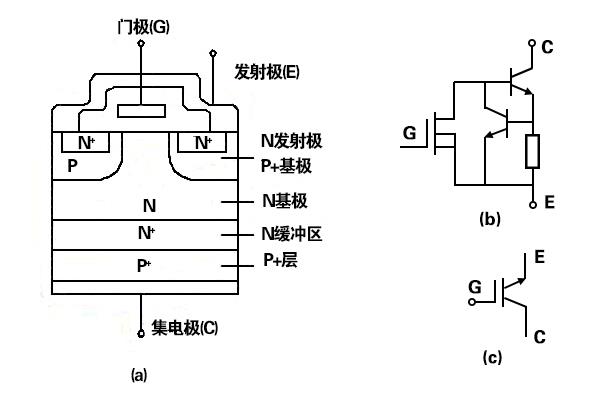

1、igbt额定电压的选用

三相380V输入电压通过整流和滤波后，直流母线电压的最大值：在开关运行的条件下，igbt的额定电压通常需要高过直流母线电压的2倍，按照igbt规格的电压等级，选用1200V电压等级的igbt。

2、igbt额定电流的选用

以30kW变频器举例，负载电流约为79A，由于负载电气启动或加速时，电流过载，通常需要1分钟的时间内，承担1.5倍的过流，择最大负载电流约为119A，推荐选用150A电流等级的igbt。

3、igbt开关参数的选用

变频器的开关频率通常低于10kHZ，而在真实运行的环节中，igbt的通态耗损所占比重较大，推荐选用低通态型igbt。

影响igbt可靠性因素

1）栅电压

igbt运行时，需要有正方向栅电压，常见的栅驱动电压值为15～187，最高使用20V，而棚电压与栅极电阻Rg有非常大关系，在设计igbt驱动线路时，参照IGBTDatasheet中的额定Rg值，设计合适驱动参数，保证合理正方向栅电压。由于igbt的运行状态与正方向棚电压有非常大关系，正方向栅电压越高，导通耗损越小，正方向压降也越小。

2）Miller效应

为了减低Miller效应的影响，在igbt栅驱动线路中选用改进措施：

（1）导通和断开选用不同栅电阻Rg，ON和Rg，off，保证igbt的有效导通和断开;

（2）栅源间加电容c，对Miller效应生成的电压完成能量泄放;

（3）断开时加负栅压。在真实设计中，选用3者合理组成，对改进Miller效应的效果更佳。

以上就是传承电子对igbt怎样选型的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
