可控硅模块的阴极与阳极和触发极检测详细说明

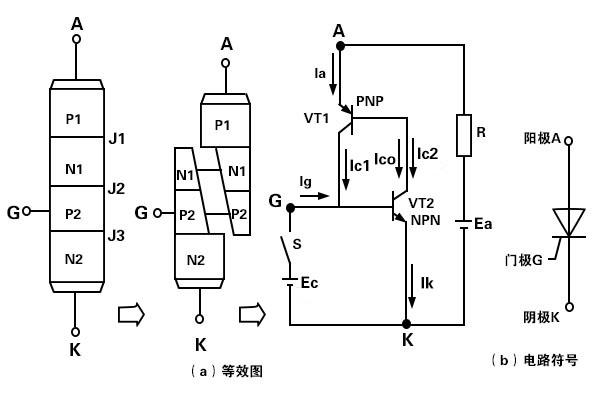

1．辨别各电极按照普通的可控硅模块的构造得知，其门极G与阴极K极间为1个PN结，具备单向导电特性，而阳极A与门极间有两个反极性串连的PN结。所以，通过用数字万用表R×100A或R×1k档量测普通的可控硅模块各引脚间的电阻值，即能确认3个电极。

具体方式是：将数字万用表黑电笔任接可控硅模块某个极，红电笔顺次去触碰另外2个电极。若量测结论有一次电阻值为几千欧姆（kΩ），而另1次电阻值为几百欧姆（Ω），则可判别黑电笔接的是门极G。在电阻值为几百欧姆的量测中，红电笔接的是阴极K，而在电阻值为几千欧姆的那次量测中，红电笔接的是阳极A，若2次测出的电阻值均非常大，则表明黑电笔接的不是门极G，使用一样方式 改测其余电极，直到找到3个电极为止。

还可以测任两脚间的正、反方向电阻，若正、反方向电阻均靠近无穷大，则两极即是阳极A和阴极K，而另一脚即是门极G。

普通的可控硅模块还可以按照其封装形式来判定出各电极。比如：

螺栓形普通的可控硅模块的螺栓一头为阳极A，较细的引线端为门极G，较粗的引线端为阴极K。

平板形普通的可控硅模块的引出线端为门极G，平面端为阳极A，另一端为阴极K。

金属壳封装（TO–3）的普通的可控硅模块，其外壳为阳极A。

塑封（TO–220）的普通的可控硅模块的中间引脚为阳极A，且多与自带散热片连接。图8-15为几种普通的可控硅模块的引脚排列。

2．判定其好坏用数字万用表R×1k档量测普通的晶体管阳极A与阴极K间的正、反方向电阻，正常时均应是无穷大（∞）若测出A、K间的正、反方向电阻值为零或电阻值较小，则表明可控硅模块内部击穿短路或漏电。

量测门极G与阴极K间的正、反方向电阻值，正常时应该有近似二极管的正、反方向电阻值（实际量测结论较普通的二极管的正、反方向电阻值小一些），即正向电阻值较小（低于2kΩ），反方向电阻值较大（大过80kΩ）。若2次量测的电阻值均非常大或均很小，则表明该可控硅模块G、K极间开路或短路。若正、反电阻值均相等或靠近，则表明该可控硅模块已失效，其G、K极间PN结已失去单向导电作用。

量测阳极A与门极G间的正、反方向电阻，正常时2个电阻值均应是几百千欧姆（kΩ）或无穷大，若出現正、反方向电阻值不同（有近似二极管的单向导电），则是G、A极间反方向串连的2个PN结中的1个已击穿短路。

3．触发能力测量对于小功率（工作电流为5A之下）的普通可控硅模块，可用数字万用表R×1档测量。测量时黑电笔接阳极A，红电笔接阴极K，这时表针不动，表明电阻值为无穷大（∞）。用镊子或导线将可控硅模块的阳极A与门极短接，等同于给G极添加正方向触发电压，这时若电阻值为几欧姆至几十欧姆（具体电阻值根据可控硅模块的型号不同会有所差异），则表明可控硅模块因正方向触发而导通。再断开A极与G极的连接（A、K极上的电笔不动，只将G极的触发电压断开），若表针显示值仍维持在几欧姆至几十欧姆的位子不动，则表明此可控硅模块的触发特性良好。

对不求甚解作电流在5A以上的中、大功率普通可控硅模块，因为其通态压降VT、维持电流IH及门极触发电压VG均对应较大，数字万用表R×1档所供应的电流过低，可控硅模块无法完全导通，故测量时可在黑表笔端串连1只200Ω可变电阻和1~3节1.5V干电池（视被测可控硅模块的容量而定，其工作电流大过100A的，用3节1.5V干电池），如下图8-17所显示。

也能够用图8-18中的测量线路测量普通可控硅模块的触发能力。线路中，VT为被测可控硅模块，HL为6.3V指示灯（手电筒中的小电珠），GB为6V电源（可用4节1.5V干电池或6V稳压电源），S为按钮，R为限流电阻。

当按钮S未接通时，可控硅模块VT处在阻断模式，指示灯HL没亮（若这时HL亮，则是VT击穿或漏电毁坏）。按动一下按钮S后（使S连接一下，为可控硅模块VT的门极G供应触发电压），若指示灯HL一直都点亮，则表明可控硅模块的触发能力良好。若指示灯亮度过低，则表明可控硅模块特性欠佳、导通压降大（正常时导通压降应当为1V左右）。若按钮S连接时，指示灯亮，而按钮断开时，指示灯熄灭，则表明可控硅模块已经坏了，触发特性欠佳。
