逆导可控硅模块的检测
2021-12-28

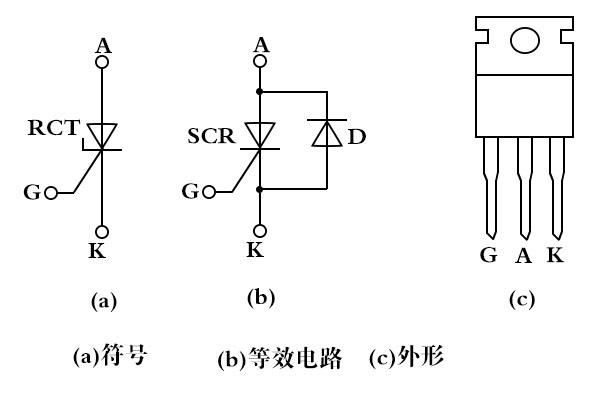

1.辨别各电极按照逆导可控硅模块内部构造得知,在阳极A与阴极K间并连接1只二极管(正极接K极),而门极G与阴极K间有1个PN结,阳极A与门极间有多个反方向串连有PN结。
用数字万用表R×100档检测各电极间的正反向电阻值时,会发发有1个电极与此外2个电极间正、反方向检测时均会有1个低阻值,这一电极就是阴极K。将黑电笔接阴极K,红电笔依次去触碰此外2个电极,显示为低阻值的1次检测中,红电笔接的是阳极A。再将红电笔接阴极K,黑电笔依次触碰此外两电极,显示低阻值的1次检测中,黑电笔接的就是门极G。
2.检测其好坏用数字万用表R×100或R×1k档检测反向导通可控硅模块的阳极A与阴极K间的正、反方向电阻值,正常时,正方向电阻值(黑电笔接A极)为无穷大,反方向电阻值为几百欧姆至几千欧姆(用R×1k档检测为7kΩ左右,用R×100档检测为900Ω左右)。若正、反方向电阻值均为无穷大,则表明可控硅模块内部并接的二极管已开路毁坏。若正反向电阻值为较小,则是可控硅模块短路毁坏。
正常时反向导通可控硅模块的阳极A与门极G间的正、反方向电阻值均为无穷大。若测出A、G极间的正、反方向电阻值均较小,则表明可控硅模块的A、G极间击穿短路。
正常时反向导通可控硅模块的门极G与阴极K间的正方向电阻值(黑电笔接G极)为几百欧姆至几千欧姆,反方向电阻值为无穷大。若测出其正、反方向电阻值均为无穷大或均较小,则表明该可控硅模块G、K极间已开路或短路毁坏。
3.触发能力检测反向导通可控硅模块的触发能力的检测方式 与普通可控硅模块一致。用数字万用表R×1档,黑电笔接阳极A,红电笔接阴极K(大功率晶闸管应在黑电笔或红电笔上串接1~3节1.5V干电池),将A、G极间瞬间短路,可控硅模块即能被触发导通,数字万用表上的读数会由无穷大变为低阻值。若无法由无穷大变为低阻值,则表明被测可控硅模块的触发能力不良。
以上就是传承电子介绍的逆导可控硅模块的检测,传承电子是一家以电力电子为专业领域的功率半导体模块制造商,为众多的企业公司提供功率半导体模块的定制、生产和加工,同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
用数字万用表R×100档检测各电极间的正反向电阻值时,会发发有1个电极与此外2个电极间正、反方向检测时均会有1个低阻值,这一电极就是阴极K。将黑电笔接阴极K,红电笔依次去触碰此外2个电极,显示为低阻值的1次检测中,红电笔接的是阳极A。再将红电笔接阴极K,黑电笔依次触碰此外两电极,显示低阻值的1次检测中,黑电笔接的就是门极G。
正常时反向导通可控硅模块的阳极A与门极G间的正、反方向电阻值均为无穷大。若测出A、G极间的正、反方向电阻值均较小,则表明可控硅模块的A、G极间击穿短路。
正常时反向导通可控硅模块的门极G与阴极K间的正方向电阻值(黑电笔接G极)为几百欧姆至几千欧姆,反方向电阻值为无穷大。若测出其正、反方向电阻值均为无穷大或均较小,则表明该可控硅模块G、K极间已开路或短路毁坏。
3.触发能力检测反向导通可控硅模块的触发能力的检测方式 与普通可控硅模块一致。用数字万用表R×1档,黑电笔接阳极A,红电笔接阴极K(大功率晶闸管应在黑电笔或红电笔上串接1~3节1.5V干电池),将A、G极间瞬间短路,可控硅模块即能被触发导通,数字万用表上的读数会由无穷大变为低阻值。若无法由无穷大变为低阻值,则表明被测可控硅模块的触发能力不良。
以上就是传承电子介绍的逆导可控硅模块的检测,传承电子是一家以电力电子为专业领域的功率半导体模块制造商,为众多的企业公司提供功率半导体模块的定制、生产和加工,同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
