单方向可控硅模块调光线路

2022-01-04

如下图所示是一个非常简单的单方向可控硅模块调光灯线路，它将2只3～5A／600V单方向晶闸管反方向并接，再用1只100kΩ电位器将两者的门极连在一起，便可构成1个负载功率为200W的无级调光器。

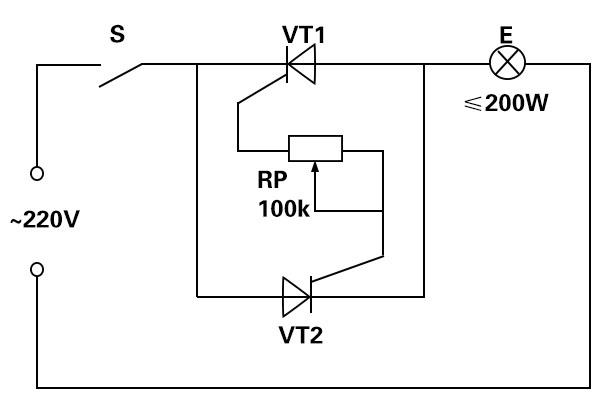

单方向可控硅模块操控的调光灯线路图

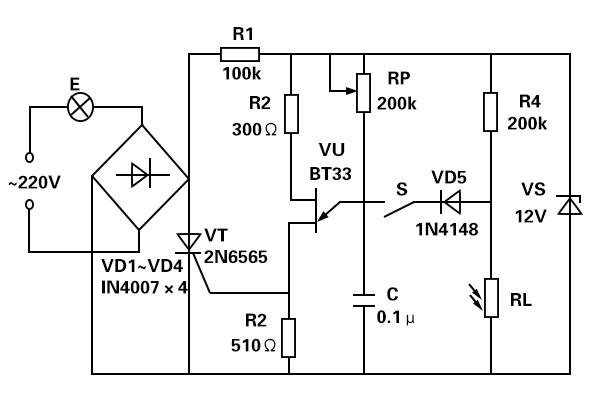

文中讲解的是1款具有稳光作用的晶管调光灯线路图。如下图所示，图上S为稳光开关，当S打开时，占是一个普通的单方向可控硅模块调光器，控制电位器RP，可随便控制灯管E的光亮度。

当S台上时，即是自动稳光，R;与光敏电阻器RI.构成分压器，借助二极管VD5也向电容C充电。

当环境光源较暗时，RI.的电阻值增加，VD5右边电位提高，因此向电容C充电速率加快，v:r导通角增大，电灯E两端电压提高，发光亮度增大；若环境光源变亮，RI，的电阻值就减少，VD5右边电位降低，向电容C充电速率变慢，VT导通角就小，电灯发光亮度就自行减弱。

但是，用时要小心：只需台E开关s，调节电位器RP选用1个适合的光亮度，电灯F的光亮度便会随周边环境的光照强度转变而自行调光，以保证T作面照度平稳没变。
