双向可控硅模块的检测

2022-02-28

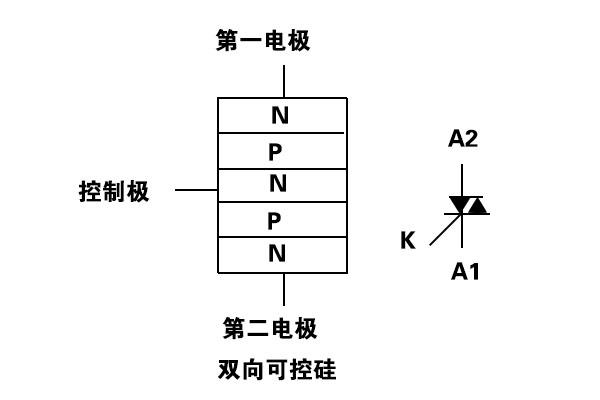

判定T2

控制极G与T1极间的距离较近，其正反向电阻值均较小。将数字万用表放置于R×1Ω档，用红、黑两电笔各自测任意两引脚间正反向电阻值，结果当中两组读值为无穷大，唯有1组的读值为数十赘，则此组红、黑表所接的两引脚为主端子T1和控制极G，另一空脚即为主端子T2。

判定T1、G

触发功能的检测

将黑电笔接已判定的第2阳极T2，红电笔接第1阳极T1，这时数字万用表指针不应该出现偏转，电阻值为无穷大。再用短接线将T2、G极瞬间短接，给G极添加正向触发电压，T1、T2间电阻值约10Ω左右。之后

判定T2极后，再仔细测量T1、G极间正、反方向电阻值，读值对比较小的那一次测量的黑电笔所接的引脚为第1阳极T1，红电笔所接引脚为控制极G。

断开T2、G间短接线，数字万用表读值应维持10Ω左右。互换红、黑电笔接线，红电笔接第2阳极T2，黑电笔接第1阳极T1。同样数字万用表指针应不出现偏转，电阻值为无穷大。用短接线将T2、G极间再次瞬间短接，给G极添加负的触发电压，T1、T2间的电阻值也是10赘左右。之后断开T2、G极间短接线，数字万用表读值应不变，维持在10Ω左右。符合以上规律，表明被测双向可控硅模块未损坏，且3个引脚极性判断正确。

检测较大功率可控硅时，要在数字万用表黑电笔中串接一节1.5V干电池，以提升触发电压。
