脉冲变压器怎样组成igbt功率模块驱动？

2022-02-25

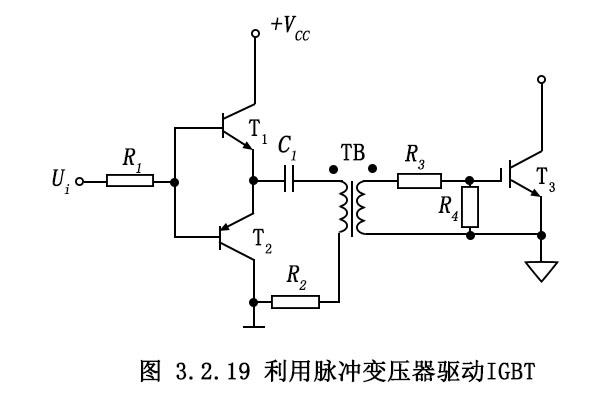

下图是由脉冲变压器TB组成的igbt模块栅极驱动线路。在线路的隔离元器件中，脉冲变压器与光电耦合器各有特色。脉冲变压器可以传输功率比较大的能量，由它用作隔离元器件时，其副边绕组可直接对igbt模块的栅极进行驱动。但脉冲变压器对信息的传输是双向的，igbt模块上的干扰信号可对前级造成影响。光电藕合器对信息的传输是单向的，应用光藕有助于隔离后级对前级的影响。但应用光电耦合器实现隔离时，要为igbt模块的栅极驱动线路供应独立的供电电源。

如图所示线路中，当输入信息Ui为高电平时，驱动三极管T1导通，其脉冲电流经脉冲变压器TB为igbt模块的栅极供应正方向驱动电流，使igbt模块导通；当输入信息认为低电平时，驱动二极管T2导通，其脉冲电流经脉冲变压器TB为igbt模块的栅极供应负向驱动电流，使igbt模块截止。

应用此线路时要留意，脉冲变压器只可传送脉冲信号，故此类线路只可用在igbt模块的开关频率比较高的情况下。若开关频率比较低，因为脉冲变压器没法传送直流信息，所以线路没法确保igbt模块在较长时间内保持导通状态。

迅速检查igbt模块元器件毁坏的办法：

igbt模块元器件通常选用多并接形式，所以倘若某一个igbt模块元器件出现故障，就会造成并接回路中的大量igbt模块毁坏。而较常用的快速检测办法中难免会出现着一些没法避免的缺陷，所以需要1种新的迅速检测法来满足满足igbt模块保护的实际要求。

igbt模块元器件保护几个方式和优缺点

因为igbt模块元器件电流、电压能力的限制，在实际应用的大容量传动装置系统中，通常选用多并接形式。倘若出现某一个igbt模块元器件击穿等短路故障时，若不及时迅速封锁igbt模块脉冲，就有可能造成并接回路中大量igbt模块毁坏，扩大故障范围。

以上就是传承电子对脉冲变压器怎样组成igbt功率模块驱动的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
