在传动装置系统中，进、出线主回路通常都设有霍尔ct，用在检测主回路电流，并利用主控板的硬件和软件来处置、辨别过流情况。倘若出现重故障跳闸信息，便要迅速封锁脉冲，保护igbt模块元器件。其优势是对负载导致的过流保护作用比较明显，但缺陷是过流检出到脉冲封锁的过程时间太长，要几个毫秒，并且直流回路的短路也保护不了（实际系统中没有直流回路电流检测ct）。所以，仅靠该保护方式显然没法满足igbt模块保护的实际要求。

因此，还需要采用其它的快速检测办法。现阶段较常用的办法有下列几类：

1、IGBTvce电压监测法

这是比较常见的办法。借助集电极电流ic上升时vge或vce也会上升的1种现象，当vge或vce超出设置允许值时，输出信号去封锁igbt模块的脉冲。因为vge在出现故障时变动较小，很难掌握，通常较少使用。而vce的变动较大，所以实际中一般常常选用vce监测法来对igbt模块完成保护。这一方法的优势是检测灵敏，动作迅速，高效地规避了并接回路igbt模块大面积毁坏。

但这一办法的缺陷也比较明显：要配线，将每个igbt模块的集电极与发射极间的电压信号引入脉冲驱动板。

另外因为igbt模块关断时，集电极与发射极间的电压比较高，要提升脉冲放大板相应的绝缘与电位隔离措施。图1是借助检测集电极与发射极间电压vce对igbt模块完成保护的1个例子。

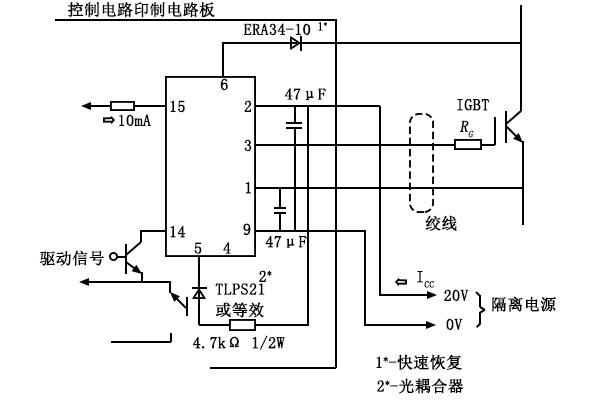

图1：vce电压监测和保护的工作原理

2、igbt模块门极电压fb监控法

借助监控igbt模块元器件的门极电压vge来判定igbt模块元器件是不是毁坏。一经判定出igbt模块元器件毁坏，立即快速封锁传动装置中的全部igbt模块元器件，其工作原理如图2所显示。这一办法的优势是构造简单，比较实用。缺陷是唯有当某一igbt模块毁坏时才可以判定出，对通常的过流不起作用。而且，因为igbt模块毁坏短路时，因为放大板上电容的作用，门极电压vce变化缓慢，通常要通过1ms左右的延迟才可以正确判定和封锁脉冲，如图3所显示。在这期间，并接回路大量igbt模块就会受到损失，扩大了故障范围。

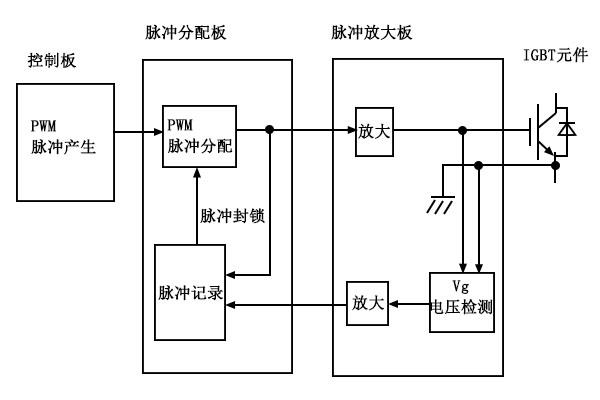

图2：门极电压检测和保护原理图

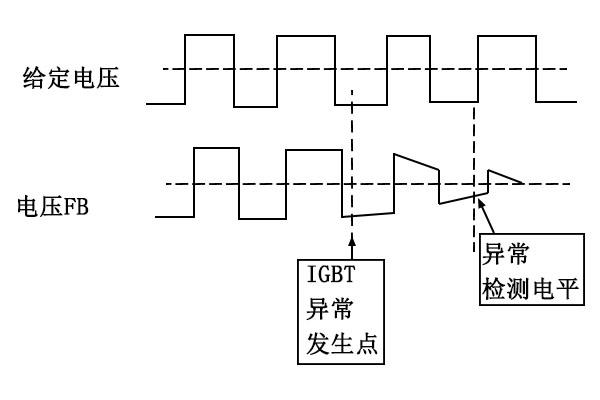

图3：igbt模块毁坏时门极电压变动及检出
