可控硅模块工作原理

2022-03-07

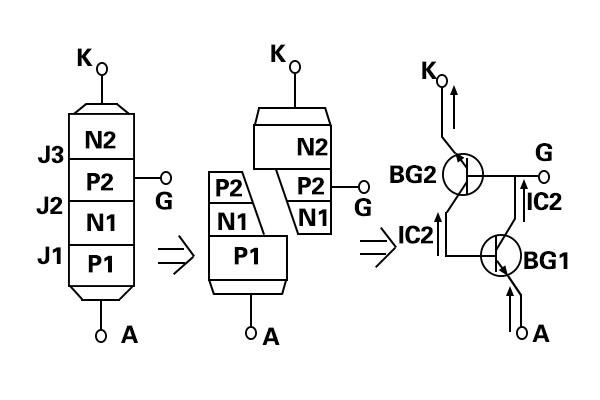

晶闸管在运行过程中，它的阳极（A）和阴极（K）与电源和负载连接，构成可控硅模块的主线路，可控硅模块的门极G和阴极K与控制可控硅模块的设备连接，构成可控硅模块的控制电路。

可控硅模块为半控型电力电子元器件，它的运行情况以下：

1.可控硅模块承担反方向阳极电压时，不论门极承担何种电压，可控硅模块都处在反方向阻断模式。

2.可控硅模块承担正方向阳极电压时，仅在门极承担正方向电压的情况下可控硅模块才导通。这时可控硅模块处在正向导通模式，这就是可控硅模块的闸流特性，即可控特性。

3.可控硅模块在导通情况下，只需有一定的正方向阳极电压，不论门极电压如何，可控硅模块维持导通，即可控硅模块导通后，门极丧失作用。门极只起触发作用。

4.可控硅模块在导通情况下，当主回路电压（或电流）减小到将近于零时，可控硅模块断开。

以上就是传承电子可控硅模块工作原理的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
