IGBT模块的螺钉安装技巧与技法
2022-03-14

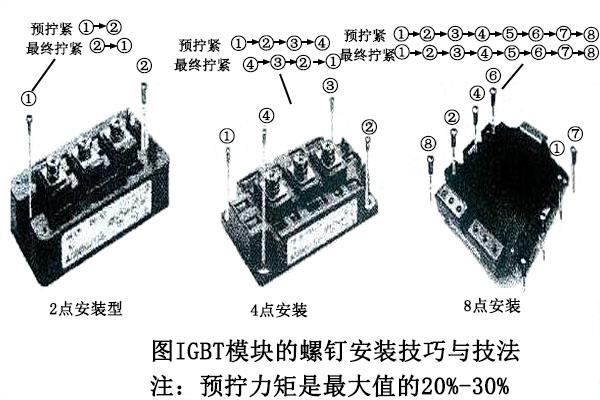

IGBT模块的螺钉安装技巧与技法主要是掌握螺钉的预拧顺序和紧拧顺序，有的预拧顺序与紧拧顺序一致，有的相反，具体如下图所示。
igbt模块驱动板的调试与安装：
定义igbt模块驱动板通常指的是由igbt模块驱动芯片、驱动辅助电源、驱动外围电路及接插件构成的板卡级线路产品，其价格对应于igbt模块驱动芯片较高，但使用简单，有利于快速顺利搭建整套电气系统，为工程师所喜爱。
典型igbt模块驱动板外观图

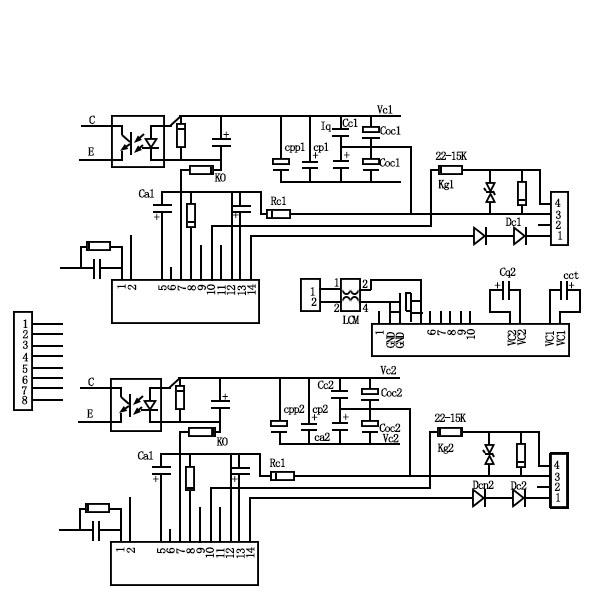

典型igbt模块驱动板线路原理图下图为DA962Dx系列原理图，参照下图可设计出最大可驱动300A/1700V的igbt模块驱动板，市售全功能版本的igbt模块驱动板是在此基础上增强了更多保护、指示等附加功能。
下图为DA102Dx系列原理图，参照下图可设计出最大可驱动2400A/1700V的igbt模块驱动板，市售全功能版本的igbt模块驱动板是在此基础上增强了更多保护、指示等附加功能。
常见igbt模块驱动板介绍igbt模块系列高频驱动板，主要选用SG3525A用作PWM脉冲形成，输出脉冲频率范围20KHZ—60KHZ，脉冲间隔互为180度，死区时间可以自行调整。可适用igbt模块全桥逆变串连谐振感应加热设备调频调功。
功率范围：10KW—120KW，该控制板接线少，控制集中，没有调试，运行电源电压为三路交流双18V/1A及4个22V/0.5A的电源。具备过流，过压，却水，多种状态指示，并提供开关型霍尔保护接口和线性霍尔保护接口，有全桥逆变igbt模块驱动线路，此板可直接组装igbt模块高频感应加热设备。
以上就是传承电子对IGBT模块的螺钉安装技巧与技法的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
定义igbt模块驱动板通常指的是由igbt模块驱动芯片、驱动辅助电源、驱动外围电路及接插件构成的板卡级线路产品，其价格对应于igbt模块驱动芯片较高，但使用简单，有利于快速顺利搭建整套电气系统，为工程师所喜爱。
典型igbt模块驱动板外观图
典型igbt模块驱动板线路原理图下图为DA962Dx系列原理图，参照下图可设计出最大可驱动300A/1700V的igbt模块驱动板，市售全功能版本的igbt模块驱动板是在此基础上增强了更多保护、指示等附加功能。
下图为DA102Dx系列原理图，参照下图可设计出最大可驱动2400A/1700V的igbt模块驱动板，市售全功能版本的igbt模块驱动板是在此基础上增强了更多保护、指示等附加功能。
功率范围：10KW—120KW，该控制板接线少，控制集中，没有调试，运行电源电压为三路交流双18V/1A及4个22V/0.5A的电源。具备过流，过压，却水，多种状态指示，并提供开关型霍尔保护接口和线性霍尔保护接口，有全桥逆变igbt模块驱动线路，此板可直接组装igbt模块高频感应加热设备。
以上就是传承电子对IGBT模块的螺钉安装技巧与技法的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
