整流元器件（可控硅）

2022-03-15

可控硅通称SCR，是1种大功率电气元器件，也称晶闸管。它具备体型小、高效率、使用寿命长等优势。在自动控制系统中，可当作大功率驱动器件，完成用小功率控件控制大功率设施。它在交直流电机调速系统、调功系统及随动系统中得到了普遍的使用。

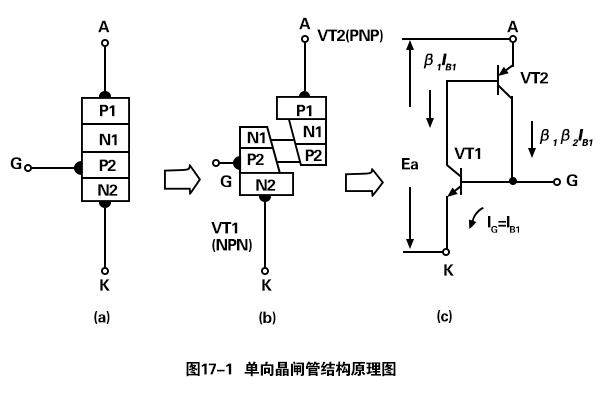

可控硅分单向可控硅和双向可控硅2种。双向可控硅也叫三端双向可控硅，通称TRIAC。双向可控硅在构造上等同于2个单向可控硅反方向连结，这类可控硅具备双向导通功能。其通断情况由控制极G确定。在控制极G上添正脉冲（或负脉冲）可让其正方向（或反方向）导通。这类装置的优势是控制线路简便，并没有反方向耐压现象，所以极其适合做交流无触点开关使用。

简便地说：整流器是把单相或三相正弦交流电流动过整流元器件变为平稳的可调的单方向的直流电流。其实现条件主要是借助整流管，可控硅等元器件借助整流来完成。此外整流器件也有很多，如：可关断可控硅GTO，逆导可控硅，双向晶闸管，整流模块，功率模块igbt模块，SIT，MOSFET等，这儿只探究可控硅。

晶闸管又名可控硅，一般人们都叫可控硅。是1种功率半导体器件，因为它效率高，控制特性好，使用期长，体型小等优势，自上个世纪六十长代至今，取得了飞速发展，并已生成了一门独立的学科。“可控硅交流技术”。可控硅发展到现在，在技术上早已十分完善，质量更佳，成品率大幅提高，并向高压大电流发展。现阶段国内可控硅最大额定电流能达5000A，国外更大。

以上就是传承电子整流元器件（可控硅）的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
