双向可控硅组装有哪些方式

2021-03-29

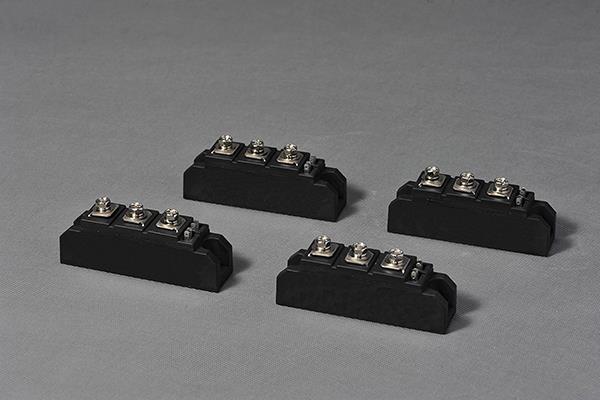

对负载小，或电流持续时间短（低于1秒钟）的双向可控硅模块，可在自由空间运行。但大多数情况下，需要组装在散热器或散热的支架上，想要降低热阻，可控硅模块与散热器间要涂上导热硅脂。

双向可控硅模块固定到散热器的主要方式有3种，夹子压接、螺栓固定和铆接。前2种方式的组装工具极易获得。许多场合下，铆接方式本文不做介绍。

1、夹子压接

这是推荐的方式，热阻最小。夹子对元器件的塑封施加压力。这也适合于非绝缘封装和绝缘封装。

2、螺栓固定

SOT78组件含带M3成套组装零件，包含矩形垫圈，垫圈置于螺栓头和接头片中间。应当不对器件的塑料体产生任何力。

①、组装环节中，螺丝刀绝不能对元器件塑料体产生任何力。

②、和接头片接处的散热器表层应做处理，确保平坦，10mm上允许偏差0.02mm。

③、组装力矩（带垫圈）应在0.55Nm和0.8Nm中间。

应规避采用自攻丝螺钉，毕竟挤压很有可能造成组装孔周围的隆起，干扰元器件和散热器中间的热接触。组装力矩没法控制，也是这类安装方法的弊端。元器件应首先机械固定，之后焊接引线。这可降低引线的不适当应力。
