a、工作模式

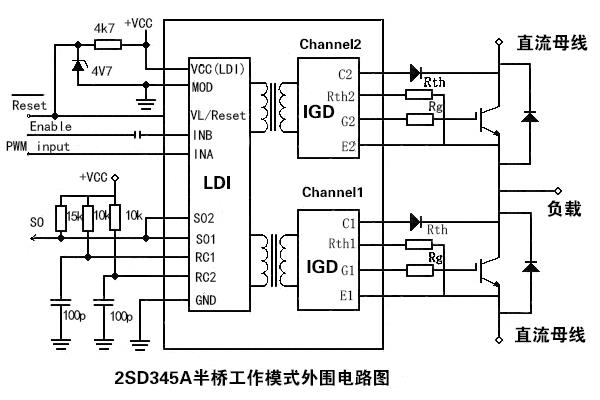

驱动模块的模式选择端MOD外接+15V电源，輸入引脚RC1和RC2接地，为直接工作模式。逻辑控制电平选用+15V，信号輸入管脚InA、InB相连在一块接收来于单片机的脉冲信号。2SD315A的SO1和SO2两只管脚輸出通道的运行状态。当MOD接地时，MOD接地。通常半桥模式全是驱动1个直流母线上的1个桥臂，为防止上下桥臂直通必需设定死区时间段，在死区时间段里2个管子同时关断。所以，RC1、RC2端子必需按照需求外接RC网络来产生死区时间段，死区时间段通常能够从100n，到几个ms。图中所显示的RC1、RC2分别相连lOk.的电阻和100pF的电容，这样发生的死区时间段大约是500ns.

这个端子是用作界定有着施密特特性的輸入InA和InB的，促使輸入在2/3VL时导通，在I/3VL时用作断开信号。当PWM信号是TTL电平时，该端子连结如图3-5所示，当輸入InA和InB信号为15V的时，该端子需要根据1个大概1K左右的电阻器连结到++15V电上，如此开启和断开电压分别应该是lov和5V。另外，輸入UL/Reset端再有另外的作用：倘若其接地线，则逻辑驱动接口单元l.DI001内的错误信息被清理。

c、门极輸出端

门极輸出Gx端子接电力半导体的门极，当SCALE驱动器用15V供电的时，门极輸出土15V.负的门极电压由驱动器内部形成。使用如图3-6构造的线路能够实现导通和断开的速率的不同，增加了客户使用的灵活性。

d、布局和布线

驱动器需要尽量近的和功率半导体摆在一起，如此从驱动器到电力晶体管的连接线就要尽量的短，通常情况下驱动器的连线尽量不能长过10cm。另外通常规定到集电极和发射极的连接线选用绞合线，还有能够在IGBT的门极和发射极间连结一对齐纳稳压二极管（15~18V）来保障IGBT不被击穿。
驱动模块的模式选择端MOD外接+15V电，輸入引脚RC1和RC2接地线，为直接工作模式。逻辑控制电平选用+15V，信号輸入管脚InA、InB连结在一起接收来于单片机的脉冲信号，完成同步控制。2SD315A的SO1和SO2两只管脚外接三极管和光耦用作向单片机輸出两輸出通道的运行状态，其輸出端构造皆为集电极开路輸出，能够根据外接上拉电阻以用于各类电平逻辑。在管脚SO1、SO2和电间和VisoX和LSX间加发光二极管完成故障指示。常规状况下SO1和SO2輸出皆为高电平，上电后D3和D4先亮，延迟几秒后熄灭，另外D8和D15变亮。

当监测到故障信号时，SO1和SO2的輸出电平被拉低于地，即D3和D4变亮，另外D8和D15闪动。2SD315A是根据监测UCE（sat）来辨别线路是不是短路和过流，当监测到一路或两路出现过流状况时，监测线路会把异常状态反馈到驱动模块，驱动模块内部会形成1个故障信号并将它锁存，锁存时间为1s，在这段时间内，驱动模块不会再輸出信号，反而将2组IGBT即时断开进行保护。另外，状态输出管脚SO1和SO2的高电平被拉低，光耦TLP521导通，两路状态信号根据或门74LS32送給单片机。为避免 因断开速度太快在IGBT的集电极上形成很高的反电动势，在门极輸出端选用如图所示的线路构造完成导通和断开速度的不同。导通时门极电阻值为3.4Ω，断开时电阻值为6.8Ω，二极管选用快恢复型，这般就使断开速度降低到安全水平。
