可控硅模块在线路中的主要用途

2021-04-29

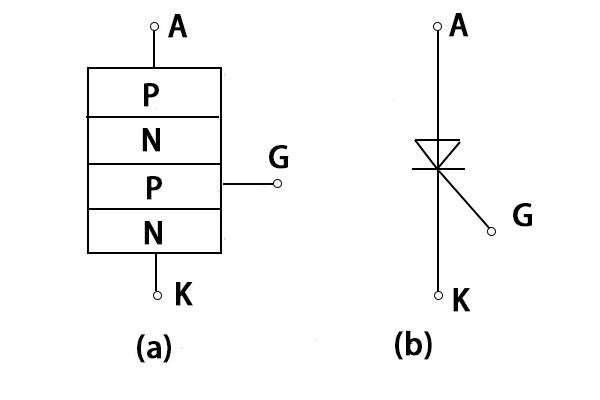

一般可控硅模块的3个电极可以用万用表欧姆挡R×100档位来测。大家知道，可控硅模块G、K间是一个PN结图(a)，等同于1个二极管，G为正极、K为负极。

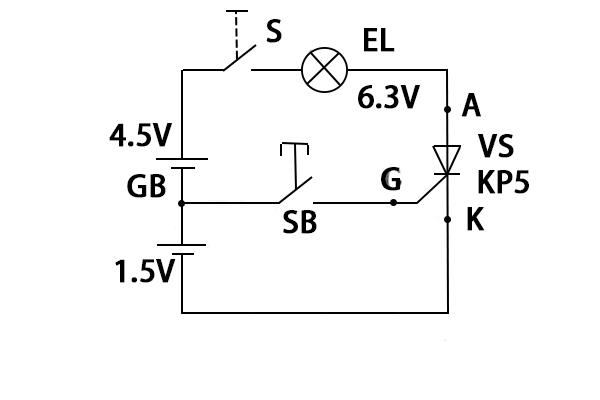

因此，依照检测二极管的方式，找到3个极中的2个极，测它的正、反向电阻，电阻值小时，万用表黑表笔接的是控制极G，红表笔接的是阴极K，余下的1个便是阳极A了。检测可控硅模块的好坏，可以用刚才演示用的示教板线路。连接电源开关S，按一下按钮开关SB，灯发亮便是好的，不发亮便是坏的。

可控硅模块在线路中的主要用途

一般可控硅模块最主要的用途便是可控整流。大家熟知的二极管整流线路是不可控整流线路。倘若把二极管换为可控硅模块，就可以组成可控整流线路。

单相半波可控整流线路，在正弦交流电压U2的正半周期间，倘若VS的控制极无输入触发脉冲Ug，VS依然无法导通，仅有在U2处在正半周，在控制极外加触发脉冲Ug时，可控硅模块被触发导通。目前，从波形图可以看见，仅有在触发脉冲Ug出现时，负载RL上才有电压UL輸出(波形图上阴影区域)。

Ug到来得早，可控硅模块导通的时间就早；Ug出现得晚，可控硅模块导通的时间就晚。利用转变控制极上触发脉冲Ug出现的时间，就可以调整负载上输出电压的平均值UL(阴影区域的面积大小)。在电工技术中，常把交流电的半个周期定为180°，称作电角度。

如此，在U2的每一个正半周，从零值开始到触发脉冲出现刹那间所经历的电角度称作控制角α；在每一个正半周内可控硅模块导通的电角度叫导通角θ。很显然，α和θ全是用作表明可控硅模块在承受正向电压的半个周期的导通或阻断区域的。利用转变控制角α或导通角θ，转变负载上脉冲直流电压的平均值UL，完成了可控整流。
