可控硅整流线路：单相桥式半控整流线路

2021-05-20

1、工作原理

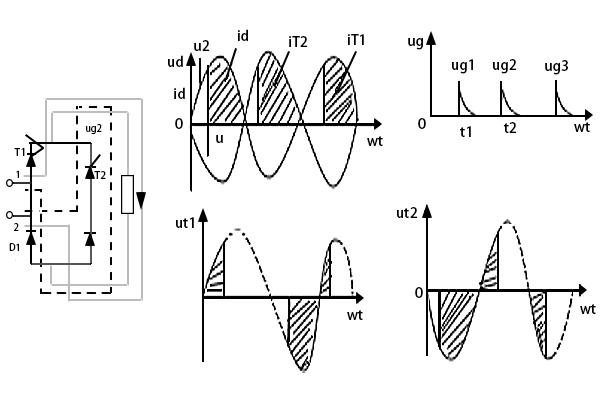

线路与波型如下图3所显示

图3、单相桥式半控整流

正半周：

t1时刻添加ug1，T1导通，电流通路如下图实线所显示。uT1=0,ud=u2,uT2=-u2。u2过零时，T1自行断开。

负半周：

t2时刻添加ug2，T2导通，电流通路如下图虚线所显示，uT2=0，ud=-u2,ut1=u2。u2过零时T2自行断开。

2、各电量关联

由图3看得见，ud波型为非正弦波，其幅值为半波整流的2倍，因此Rd上的直流电压Ud：

直流电流Id：

电压有效值U：

电流有效值I：

功率因数cosψ：

比值Ud/U,I/Id和cosψ随α的变动数值见表2，相对影响曲线见图4

表2Ud/U、I/Id、cosψ与α的关系表

α	0°	30°	60°	90°	120°	150°	180°
Ud/U	0.9	0.84	0.676	0.45	0.226	0.06	0
I/Id	1.112	1.179	1.335	1.575	1.97	2.835	-
cosψ	1	0.985	0.896	0.717	0.426	0.169	0

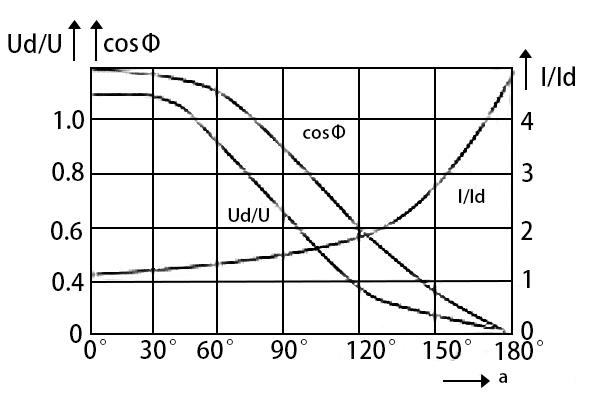

图4、单相全波和桥式线路工作电压、电流及功率因数与控制角的影响

把单相全波整流单相半波整流进行对比得知：

（1）当α相同时，全波的輸出直流电压比半波的大1倍。

（2）在α和Id相同时，全波的电流有效值比半波的减小倍。

（3）α相同时，全波的功率因数比半波的提升了倍。
