igbt模块驱动线路的电流尖峰抑止方案

2021-05-19

按照脉冲渗碳电源需，文中设计了1种有着可靠性高、信号传递无延缓、驱动水平强等特性的igbt模块强驱动线路，深入分析了原理，并对线路检测中造成的电流尖峰建立了抑止。在这个基础上获得几个关键影响驱动线路的原因。实际用作大功率igbt模块桥线路驱动，运行稳定可靠。结果显示，所设计的线路构造简易，驱动水平强，可靠性高，且对用变压器驱动大功率全桥线路有通用性。

在脉冲电源中，驱动线路的优劣直接影响到逆变器是否正常的运行。好的驱动线路第一步要确保开关管确保，第二还需使开关管有着较小的耗损。

这二者之间还是矛盾的。因为由功率开关元件引发的耗损主要是开关损耗(导通耗损和关断耗损)。

开关损耗与驱动脉冲信号的上升沿陡度和下降沿陡度有挺大影响。下降沿和上升沿越陡，相对的开关损耗就越小，即电压和电流重迭的时长越短。

但较陡的上升沿和下降沿又会造成过大冲击电流和电压尖峰，影响开关管的安全工作。所以要建立电源安全且高效率的运行，就需要抑止或吸收这类电流和电压尖峰。

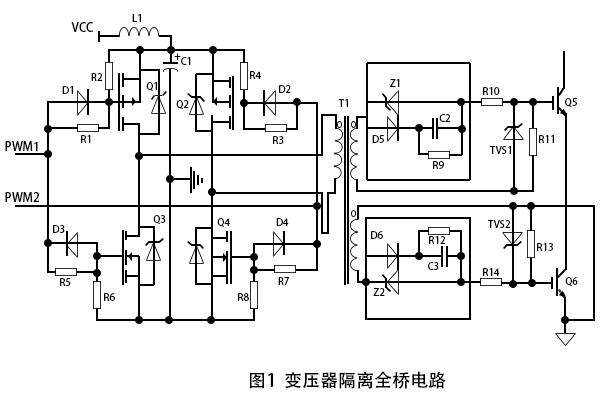

这儿得出了1种变压器驱动的大功率IGBT模块线路，它既有着很强的驱动水平，又能非常好地吸收电压和电流尖峰。

干扰开关管安全的驱动脉冲过冲尖峰主要是由励磁电感影响的，为此尽量降低励磁电感是降低过冲尖峰的最简单办法，另外还与稳压管的性能有较大关系。脉冲前沿上升率主要由加速电容影响，电容过小，会发生驱动脉冲前沿过缓，过大会有尖峰，因此要用适宜的加速电容。电的大小一般通过数次实验来确定。这一电容大小的选择既要考量使脉冲上升沿较陡，又不发生尖峰。

此驱动线路已在中频脉冲渗碳电源中使用，搭配元器件过流过压保护线路，能比较好地达到200A／1200VIGBT模块的驱动需求。另外对驱动大功率的MOSFET等场驱动开关管都是不错的参考作用。
