igbt模块自适应平衡控制系统设计之仿真证实

2021-06-29

对于有源自适应电压平衡控制,在BOOST线路上进行2只igbt模块串连仿真分析。仿真条件:igbt模块断开电压400V,igbt模块通态电流180A,串连阀臂杂散电感100nH,igbt模块开关频率1kHz,Vref预断开時间初值1μs,Vref主断开時间初值1.5μs。

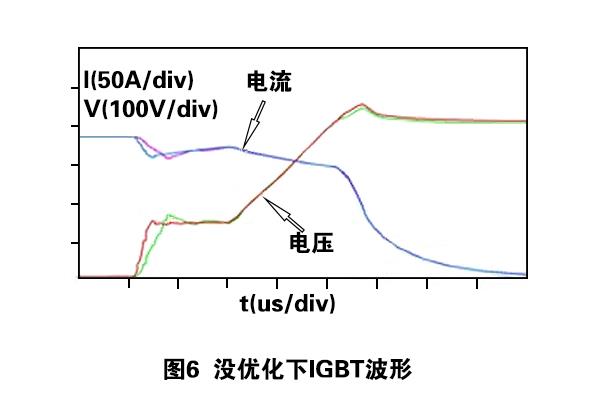

如下图所示,为在不提升Vref下2只igbt模块电压及电流波型,因为Vref预断开及主断开時间较长,igbt模块预断开時间接近1μs,断开dv/dt为200V/μs,所以igbt模块串联电压平衡度很高,但是igbt模块断开损耗较大,单次断开损耗达198mJ。

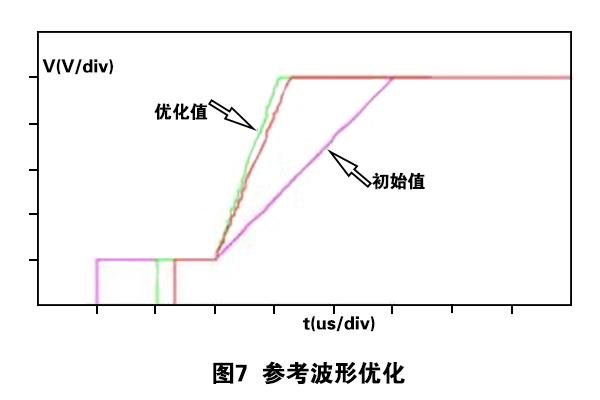

如下图所示,为在有源自适应电压平衡控制下2只igbt模块的Vref,从图中能够得出Vref参数取得了提升,Vref预断开時间由1μs提升到0.5μs附近,Vref主断开時间由1.5μs提升到0.4μs附近,因为2只igbt模块特性不同,所以各自igbt模块的提升后的Vref有所差异。

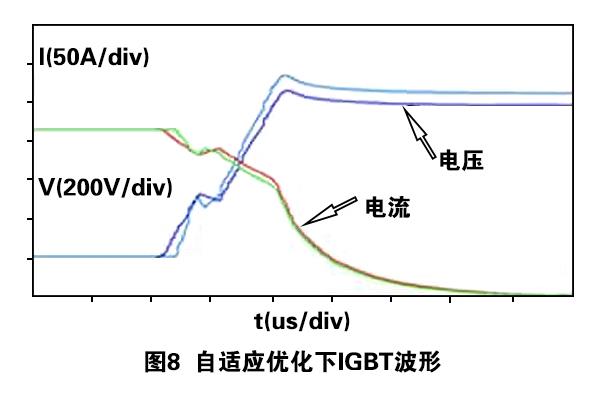

如下图所示,为在有源自适应电压平衡控制下2只igbt模块的电压电流波型,与图对比igbt模块断开速度明显提高,igbt模块预断开时长由1μs缩减到0.5μs左右,断开dv/dt由200V/μs提高到500V/μs,一次断开耗损由198mJ减少到95mJ,与igbt模块硬关断耗损极为相近。与图对比,igbt模块串联电压平衡度有些减少,但依然在预设的区域内。凭借仿真得知,有源自适应电压平衡控制可以提高Vref,igbt模块串联电压平衡度在容许等区域内,提高igbt模块开关速度,减少igbt模块开关损耗。
综上所述,在柔性直流输电项目中,换流阀的可靠性及耗损是其极为重要指数。本文在有源电压控制的根基上提到的有源自适应电压平衡控制方法,不仅让igbt模块电压迅速跟着Vref,控制igbt模块串联电压平衡度,减低igbt模块开关应力,提升 了换流阀可靠性;其次凭借闭环控制,依据电压平衡度提升Vref,极大程度减低igbt模块耗损。借助该技术的igbt模块串接换流阀能够以较高的可靠性及效率广泛运用于柔性直流输电、灵活交流输电等高压行业场所。
