传承电子介绍:光控可控硅
2021-06-29
光控可控硅也称GK型光开关管,是1种光敏元器件。
1.光控可控硅的构造
一般可控硅有几个电极:控制极G、阳极A和阴极C。而光控可控硅因为其控制信号来源于光的照射,没有必需再引出控制极,为此仅有2个电极(阳极A和阴极C)。但它的构造与普通可控硅相同,是由四层PNPN元器件组成。

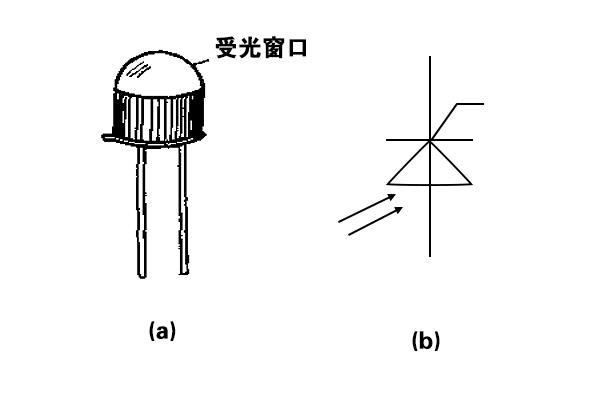

此主题有关图片如下:光控可控硅的外型如图1(a)所显示。其线路图形符号如图1(b)所显示。
光控晶闸管的外形及电路图形符号图
从外型上看,光控可控硅亦有受光窗口,还有2条管脚和壳体,神似光电二极管。
2.光控可控硅的原理
此主题有关图片如下:

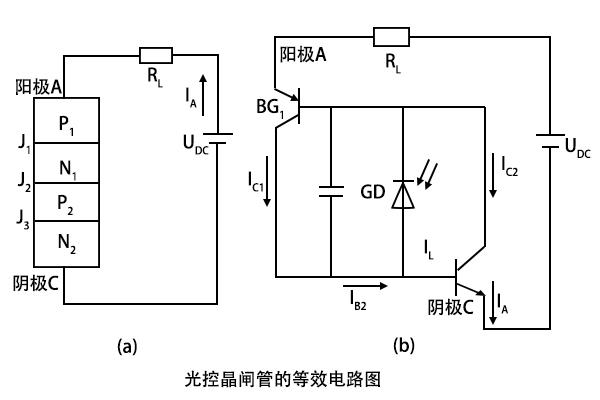

当在光控可控硅的阳极添加正方向电压,阴极添加负向电压时,图2(a)的光控可控硅可以等效成图2(b)的线路。
由图1(b)可推算出下式:
Ia=Il/[1-(a1+a2)]
式中,Il为光电二极管的光电流;Ia为光控可控硅阳极电流,即光控可控硅的輸出电流;a1、a2分别为BGl、BG2的电流放大系数。
由上式得知,Ia与Il成正比,即当光电二极管的光电流增加时,光控可控硅的輸出电流也相对增加,与此同时Il的增加,使BGl、BG2的电流放大系数a1、a2也增加。当al与a2之和接近l时,光控可控硅的Ia到达最大,即充分导通。能使光控可控硅导通的最小光照度,称其为导通光照度。光控可控硅与普通可控硅相同,一旦触发,即成通导模式。要是有充足强度的光源照射一下管子的受光窗口,它就马上变成 通导模式,之后即便撤出光源也可以保持导通,除了加在阳极和阴极间的电压为零或反相,才会断开。
3.光控可控硅的特性
为了使光控可控硅能在微弱的光照下触发导通,为此必须使光控可控硅在很小的控制电流下能稳定地导通。这样光控可控硅面临了高温和耐压的限定,在现阶段的条件下,难以与普通可控硅相同做成大功率的。
光控可控硅除了触发信号不一样之外,其他特性基本上与普通可控硅是相同的,为此在使用时可按照普通可控硅选择,要是注意它是光控这一特性就行。光控可控硅对光源的波长有相应的需求,既有选择性。波长在0.8——0.9um的红外线及波长在1um左右的激光,全是光控可控硅较为理想的光源。
以上就是传承电子对光控可控硅的介绍,传承电子是一家以电力电子为专业领域的功率半导体模块制造商,为众多的企业公司提供功率半导体模块的定制、生产和加工,同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
