igbt模块串联平衡稳压系统设计之实验证实
2021-06-30

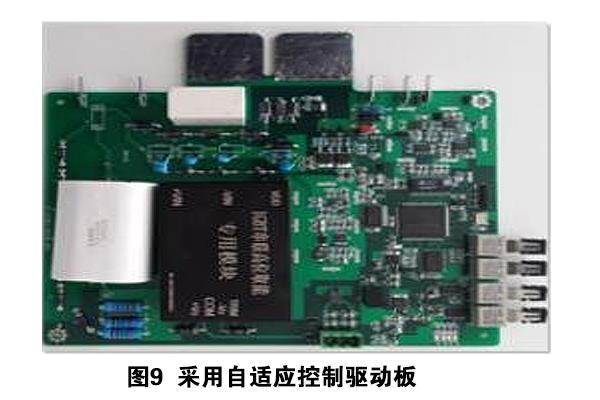

按照前边所讲有源自适应电压平衡控制策略,研发igbt模块智能驱动板如下图所示。igbt模块智能驱动板实际包含有源自适应电压平衡控制、故障保护、通讯编码、高位取能等作用。

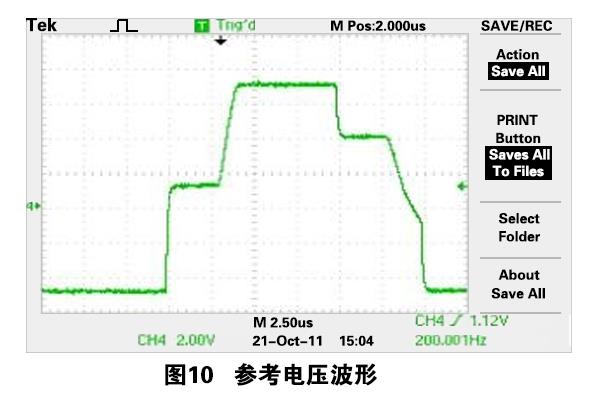

借助FPGA编程设计参考电压波型,如下图所示。预断开时长初值为4μs,预断开平台幅值1.5V,主断开时长初值为1μs,钳位电压幅值7V,预开通时长初值为3μs,预开通平台幅值4V,主断开时长初值为2μs。
对2个igbt模块串连展开实验测验,实验线路选用无源逆变电路,实际参数如下所示:直流电压1000V,负载电流400A,igbt模块开关频率1050Hz。参考电压参数:预断开平台时长4μs,预断开平台幅值1.5V,主断开时长1μs,钳位电压幅值7V,预开通平台时长3μs,预开通平台幅值4V,主开通时长1μs。

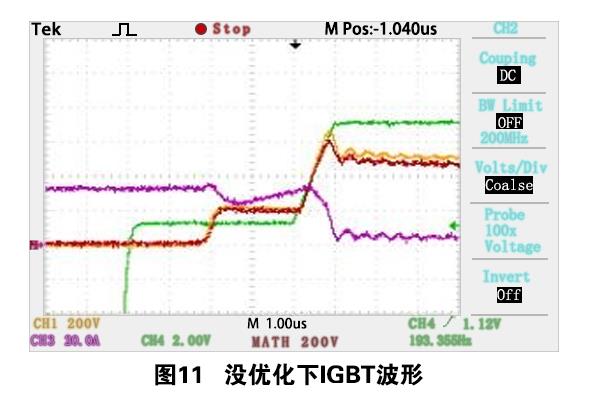

实验结论如图4-22所显示,断开阶段igbt模块经过2μs断开延迟后,2个igbt模块可以很快跟着参考电压波型,串连igbt模块电压平衡性不错,但这时因为预断开时长较长,因此igbt模块断开耗损也较大,为390mJ。

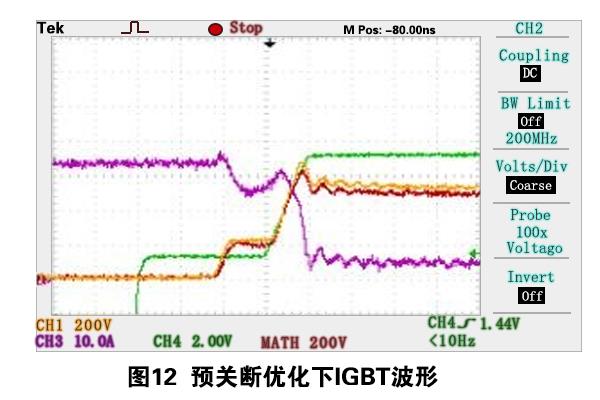

前边分析得知,预开关平台是用于填补igbt模块开关延迟不一致造成的电压不平衡,而过长平台时间可能造成igbt模块开关损耗增加,而对igbt模块串连均压却显得毫无意义。当选用有源自适应电压平衡控制策略时,Vref预断开时长显著降低,由4μs降至3μs,这时igbt模块断开耗损则由390mJ降至350mJ。
另外有源自适应电压平衡控制策略在主断开阶段,按照igbt模块电压跟着情况调整dv/dt,主断开时长由预设的1μs降至0.4μs,igbt模块断开dv/dt则由500V/μs提高到850V/μs,因此在确保igbt模块电压平衡的基础上,igbt模块断开耗损降至了240mJ。
凭借实验得知,有源自适应电压平衡控制可以提升Vref,igbt模块串联电压平衡度在准许等区域内,提升 igbt模块开关速率,减低igbt模块开关损耗。
以上就是传承电子对IGBT串联平衡稳压系统设计之实验证实的介绍,传承电子是一家以电力电子为专业领域的功率半导体模块制造商,为众多的企业公司提供功率半导体模块的定制、生产和加工,同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
实验结论如图4-22所显示,断开阶段igbt模块经过2μs断开延迟后,2个igbt模块可以很快跟着参考电压波型,串连igbt模块电压平衡性不错,但这时因为预断开时长较长,因此igbt模块断开耗损也较大,为390mJ。
