双向可控硅(TRIAC)

2021-07-01

普通可控硅本质上应属直流元器件。要控制交流负载，必须将2只可控硅反极性并接，让每只SCR控制1个半波，为此需2套独立的触发线路，用的倍感不方便。

双向可控硅是在普通可控硅的基础上发展起来的，它不但能替代2只反极性并接的可控硅，且仅用一个触发线路，是现阶段较为满意的交流开关元器件。其英文名称TRIAC便是三端双向交流开关的意义。

即便从形式上能够把双向可控硅看作2只普通可控硅的组成，但实际上它是由7只晶体管和多只电阻组成的功率集成元器件。

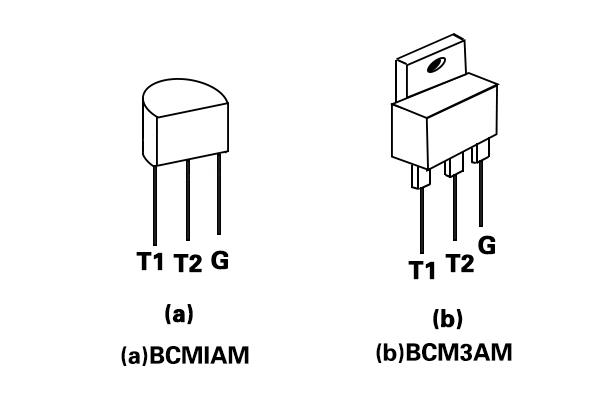

小功率双向可控硅一般选用塑料封存装，有的还带小散热极，外观如下图1所显示。

典型产品有BCM1AM（1A/600V）、BCM3AM（3A/600V）、2N6075（4A/600V）、MAC218-10（8A/800V）等。

大功率双向可控硅大多选用RD91型封装，如BT40-700型的主要参数是：IT=40A，VDRM=700V，IGT=100mA。

双向可控硅可普遍用在工业、交通、家电行业，完成交流调压、交流调速、交流开关、舞台调光、台灯调光等各种功能。此外，它还被用在固态继电器和固态接触器的线路中。

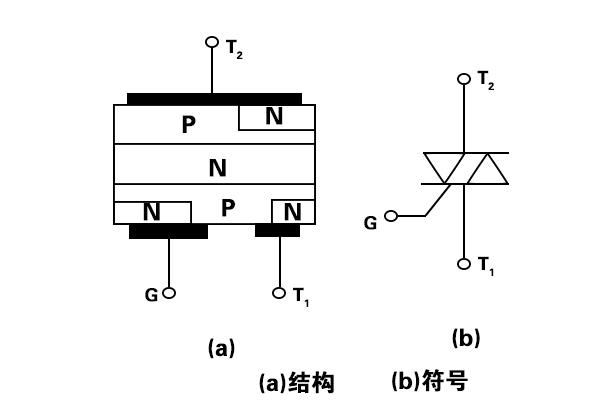

双向可控硅的构造与符号见图2。它应属NPNPN五层元器件，3个电极分别是T1、T2、G。因该元器件能够双向导通，故门极G之外的2个电极通称为主端子，用T1、T2表达，不会区分成阳极或阴极。其优点是，当G极和T2极对于T1的电压均为正时，T2是阳极，T1是阴极。

反过来说，当G极和T2极对于T1的电压均为负时，T1变为阳极，T2为阴极。

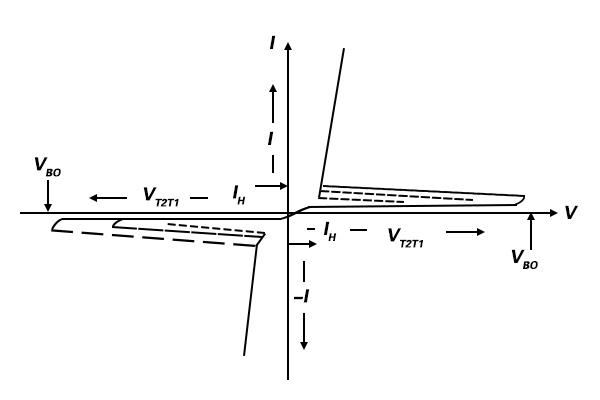

双向可控硅的伏发特性见图3，因为正、反方向特性曲线具备对称性，所以它可在任意1个方向导通。
