用万用表判别可控硅模块的电极办法
2021-07-02
下边讲解使用数字万用表R×1档判别双向可控硅电极的办法,并且还检测触发能力。
1.判别T2极

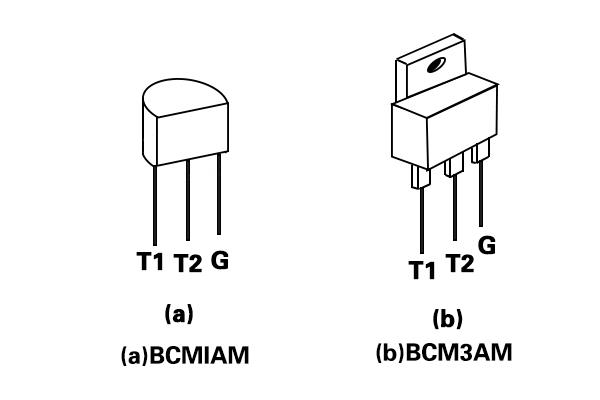

由图2(a)看得出,G极与T1极靠近,距T2极较远。所以,G-T1间的正、反方向电阻都较小。在使用R×1档测任意两脚间的电阻时,唯有G-T1间展现低阻,正、反方向电阻仅几十欧。而T2-G、T2-T1间的正、反方向电阻均为无穷大。这表明,如果测出某脚和其它两脚都不通,就肯定是T2极。
此外,选用TO-220封装的双向可控硅,T2极一般与小散热板连接。由此也可以确定T2极。
2.分辨G极和T1极
(1)找出T2极后,最先假设剩下两脚中某一脚为T1极,另一脚为G极。
(2)把黑表笔接T1极,红表笔接T2极,电阻值为无穷大。紧接着用红表笔头把T2与G短接,给G极添加负触发信号,电阻值应当为十欧左右(参照图4(a))表明管子现已导通,导通方向为T1→T2。再将红表笔头与G极松开(但仍接T2),倘若电阻值维持没变,就表明管子在触发后能维持后能维持导通情况(见图4(b))
(3)把红表笔接T1极,黑表笔接T2极,之后使T2与G短接,给G极添加正触发信号,电阻值仍为十欧左右,与G极松开后若阻值没变,则表明管子经触发后,在T2→T1方向上也可以维持导通情况,所以具备双向触发性质。由此证明上述假设正确。不然是假设与实际不一致,应从新作出假设,重复上述测定。
显见,在辨别G、T的全过程中,也就检测了比向可控硅的触发能力。

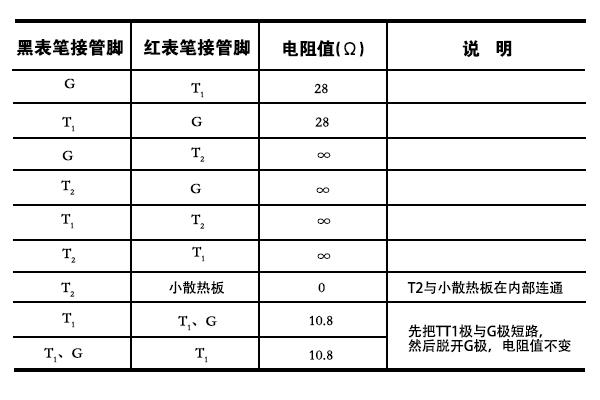

实例:选用500型数字万用表档R×1档检测1只BCR3AM型双向可控硅,外观见图1中。测定结论与上述规律完全相符,表明管子品质优良。
注意事项:
倘若按哪种假设去测定,都无法使双向可控硅触发导通,表明管子损坏。
为可靠起见,这边规定使用R×1档检测,而不用R×10档。这是因为R×10档的电流量较小,选用上述方法检测1A的双向可控硅还双较可靠,但在检测3A或3A上述的双向可控硅时,管子难以导通情况,只要松开G极,即自行断开,电阻值又变为无穷大。
以上就是传承电子对用万用表判别双向可控硅电极的办法的介绍,传承电子是一家以电力电子为专业领域的功率半导体模块制造商,为众多的企业公司提供功率半导体模块的定制、生产和加工,同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
