全面解析igbt功率模块开关过程

2021-07-05

igbt功率模块的开关过程主要是由栅极电压VGE操纵的，因为栅极和发射极间存有着寄生电容艮，所以igbt模块的导通与断开就等同于对CGE完成充电与放电。假定igbt模块初始状态为断开模式，即VGE为负压VGC-，后级输出为阻感性负载，含带续流二极管。

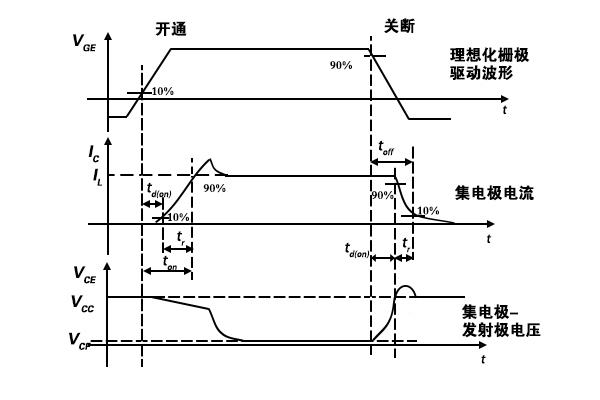

因为寄生参数和负载特点的干扰，igbt模块的真实导通与断开过程相对复杂，如图1为igbt模块的导通断开过程示意图，图内栅极驱动波型比较理想化，集电极电流和集电极-发射极电压的波型大致上是实际波型，仅有小细节被理想化。

图1igbt模块开关时间示意图

表1中列举了igbt模块开关时间的定义，之后是对igbt模块开关每个阶段的具体讲述。

导通时长tonICBT导通时，VGE提升到0V后，VCE下跌到最大值10%时截止的时长。

导通延时时长td（on）igbt模块导通时，从集电极电流提升到最大值的10%时開始，到VCE下跌到最大值的10%截止的时长。

上升时间trigbt模块导通时，从集电极电流提升到最大值的10%时開始，抵达90%截止的时长。

断开时长toffigbt模块断开时，从VCE下跌到最大值的90%開始，到集电极电流在下跌电流的切线上下跌到10%截止的时长。

下降时间tfigbt模块断开时，集电极电流从最大值的90%開始，在下跌电流的切线上下跌到10%截止的时长。

拖尾时长tt到内嵌二极管中的反向恢复电流消失截止所需要的时长。

拖尾电流It到内嵌二极管中正方向电流断开时反方向流动的电流的峰值。
