可断开可控硅(GTO)

2021-07-05

可断开可控硅GTO（GateTurn-OffThyristor）亦称门控可控硅。其主要特点为，当门极加负向促发信号时可控硅能自行断开。

前已述及，普通可控硅（SCR）靠门极正信号促发以后，撤走信号亦能保持导通状态。欲使之断开，务必断开电源，使正方向电流低过保持电流IH，或施加反方向电压强近断开。这就要增加换向线路，不光使设备的体积重量增加，同时会减低效率，造成波形失真和噪声。可关断可控硅解决了以上所述缺点，它既保留了普通可控硅耐压高、电流大等优势，以具备自断开功能，使用便捷，是理想的高压、大电流开关元器件。GTO的容量及使用寿命均超过巨型晶体管（GTR），仅是工作频纺比GTR低。现阶段，GTO已到达3000A、4500V的容量。大功率可断开可控硅已普遍用作斩波调速、变频调速、逆变电源等行业，展示出强大的生命力。

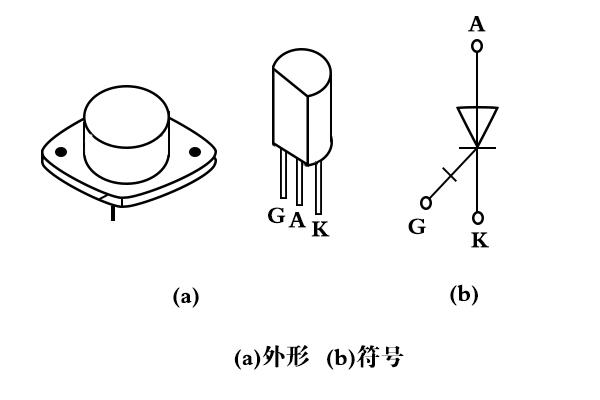

可断开可控硅也归属于PNPN四层三端元器件，其构造及等效线路和普通可控硅同样，因此图1仅绘制GTO典型产品的外观及符号。大功率GTO大多数做成模块形式。

即便GTO与SCR的促发导通原理同样，但二者的断开原理及断开方式截然不同。这是因为普通可控硅在导通以后即外于深度饱和状态，而GTO在导通后只有到达临界饱和，因此 GTO门极上加负向促发信号就能断开。GTO的一种重要基本参数便是断开增益，βoff，它等同于阳极最大可断开电流IATM与门极最大负向电流IGM之比，有公式

βoff=IATM/IGM

βoff通常为几倍至几十倍。βoff值愈大，反映门极电流对阳极电流的控制能力愈强。很明显，βoff与昌盛的hFE基本参数颇有相似点。

以上就是传承电子对可断开可控硅(GTO)的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
