万用表判别可断开可控硅模块
2021-07-06
下边分别讲解使用数字万用表判别GTO电极、检测GTO的促发功能和断开功能、估算断开增益βoff的办法。
1.判别GTO的电极
将数字万用表拨至R×1档,测量随机两脚间的电阻值,仅当黑表笔接G极,红表笔接K极时,电阻值呈低阻值,对其余状况电阻值均为无穷大。从而可快速判别G、K极,剩下的便是A极。
2.检测促发功能

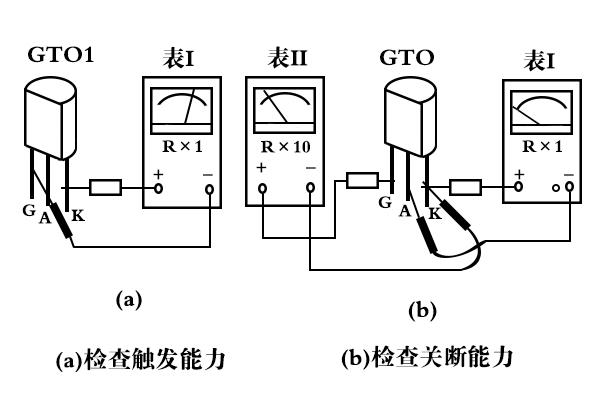

如图2(a)所显示,第一步将表Ⅰ的黑表笔接A极,红表笔接K极,电阻值为无穷大;之后用黑表笔尖也同时接触G极,添加正方向促发信号,表针往右边偏转到低阻值即反映GTO己经导通;最终脱开G极,只要GTO保持导通状态,就反映被测管具备促发功能。
3.检测关断功能
现选用双表法检测GTO的关断功能,如图2(b)所显示,表Ⅰ的档位及接线方法维持不变。将表Ⅱ拨于R×10档,红表笔接G极,黑表笔接K极,施加负向触发信号,倘若表Ⅰ的指针往左边摆到无穷大位子,说明GTO具备关断功能。
4.估算关断增益βoff
开展到第3步时,先不连接表Ⅱ,记录在GTO导通时表Ⅰ的正方向偏转格数n1;再连上表Ⅱ迫使GTO关断,记录表Ⅱ的正方向偏转格数n2。然后按照读取电流法按下式估算关断增益:
βoff=IATM/IGM≈IAT/IG=K1n1/K2n2
式中K1—表Ⅰ在R×1档的电流比例系数;
K2—表Ⅱ在R×10档的电流比例系数。
βoff≈10×n1/n2
此式的优势是,无需详细测算IAT、IG之值,只需读取俩者所对应的表针正方向偏转格数,就可以快速估算关断增益值。
注意事项:
(1)在检测大功率GTO元器件时,建议在R×1档外边串连一节1.5V电池E′,以增强测试电压和测试电流,使GTO稳定地导通。
(2)要精确检测GTO的关断增益βoff,需要有专用测试设备。但在业余情况下可以用上述办法进行估算。因为测试情况差异,检测结果仅作参考,或当作相对比较的依据。
