MOS管和igbt的结构特点

2021-08-05

在电子线路中,MOS管和 IGBT 管会时常出现,它们都能够当做开关元件来用,MOS管和IGBT管在外型及特征参数也有点类似,那为何有一些线路用MOS管?而有一些线路用IGBT管?

MOS管和igbt模块的结构特点

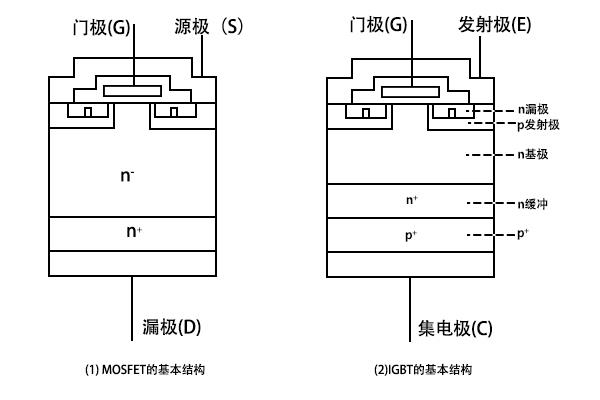

MOS管和IGBT管的内部构造如下图所显示:
igbt模块是利用在MOSFET的漏极上追加层而组成的。

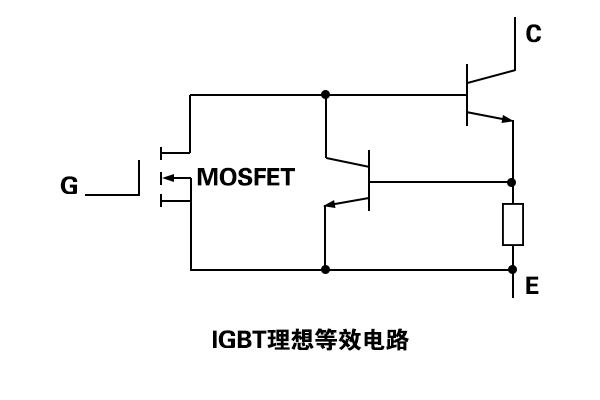

igbt模块的理想等效线路如下图所显示,igbt模块实际便是MOSFET和晶体管三极管的组合,MOSFET存有导通电阻高的弊端,但igbt模块摆脱了这个弊端,在高压时igbt模块仍有着较低的导通电阻。
此外,类似功率容量的igbt模块和MOSFET,igbt模块的速度也许会慢于MOSFET,鉴于igbt模块存有关断拖尾時间,鉴于igbt模块关断拖尾时间长,死区時间也得延长,进而会干扰开关频率。
